Form Koruması Olmayan Pano |

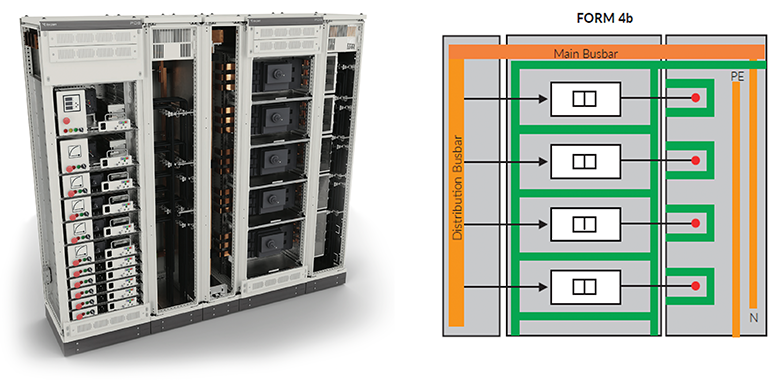

Form 4B Pano (Tam Bölmelendirilmiş) |
| TANIM |
Tüm bileşenler (şalterler, baralar, kablolar) aynıbölmede bulunur, hiçbir fiziksel ayrım yoktur. |
Her fonksiyonel birim, baralar ve kablo bağlantıları ayrı bölmelerde yer alır. Tüm enerjili kısımlar fiziksel olarak izole edilmiştir. |
| GÜVENLİK SEVİYESİ |
Düşük – Arıza veya bakım sırasında personel elektrik çarpması veya kısa devre riski altındadır. |
Yüksek – Enerjili kısımlar erişilemez; bakım esnasında diğer devreler çalışmaya devam eder. |
| ARIZA İZOLASYONU |
Yok – Arıza tüm sistemi etkileyebilir. |
Var – Arıza sadece ilgili bölmede kalır, sistemin geri kalanı çalışmaya devam eder. |
| KULLANICI GÜVENLİĞİ |
Genellikle düşük IP koruması (IP20 altı) |
Bölme bazlı yüksek koruma seviyesi (IP2X–IP4X) |
| KISA DEVRE RİSKİ |
Yüksek – Baralarla fonksiyonel birimler aynı hacimde olduğu için hata arkı diğer devrelere sıçrayabilir. |
Minimum – Bölmeler arası metal/plastik bariyerlerle hata arkı sınırlanır. |
| KABLO DÜZENİ VE SERVİS KOLAYLIĞI |
Karışık – Kablo ve bara yolları iç içe. |
Düzenli – Her bölmenin kablolaması bağımsız. |
| İŞ GÜVENLİĞİ YÖNETMELİKLERİNE UYUM |
IEC 61439’a kısmen veya hiç uymaz. |
EC 61439-1 ve 61439-2’ye tam uyumlu, tip testleri yapılmıştır. |
| ENDÜSTRİYEL KULLANIM UYGUNLUĞU |
Sadece düşük maliyetli, küçük tesislerde tercih edilir. |
Orta ve büyük ölçekli endüstriyel tesisler için idealdir (enerji, çimento, otomotiv, petrokimya vb.) |
