Uyumluluk:
Tüm TEOS ve NEO Panolar
Açıklama :

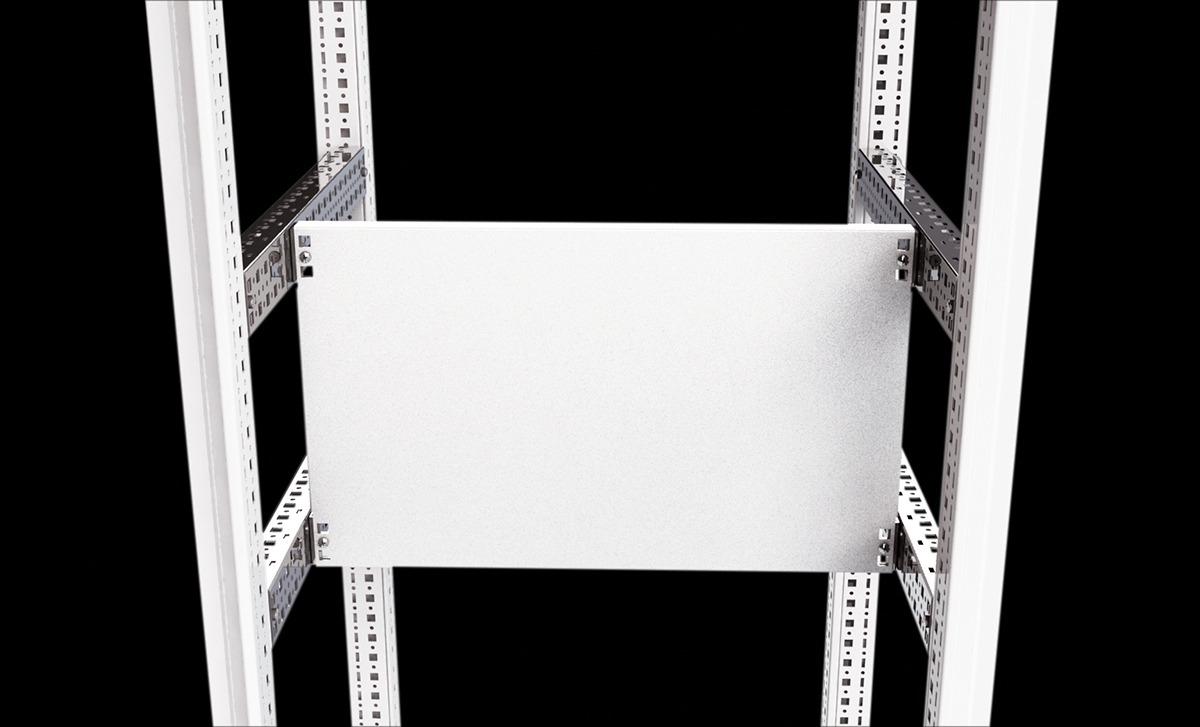

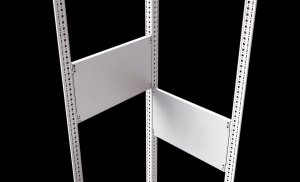

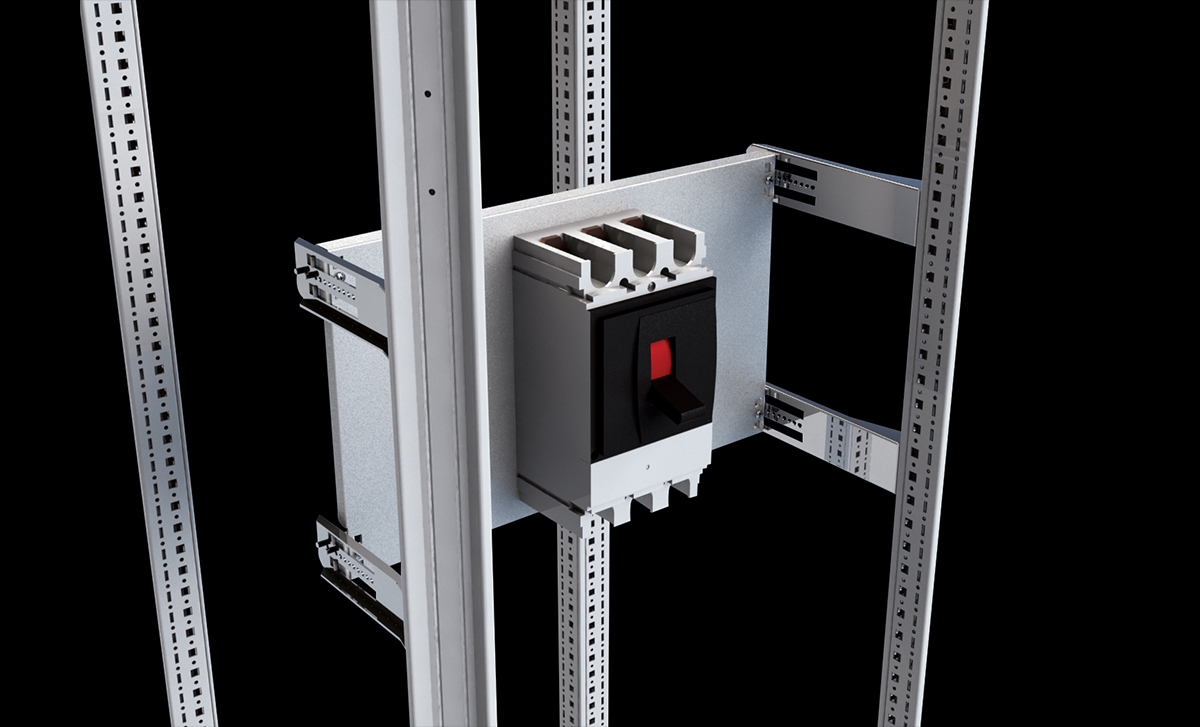

Pano içerisinde direkt pano kasasına, 50x25mm delikli atkılara, özel kitlere montaj edilebilir. Pano genişliğinde veya derinliğinde montaja uygundur.
IEC 62208 standartlarına uygun
İlgili Ölçü:
Pano Genişlik (W) veya Pano Derinlik (D) ve Plaka Yüksekliği
Malzeme:
DX51 2,00mm kalınlıkta Galvaniz Sac
Yüzey İşlem:
İşlemsiz yüzey
Ürün İçeriği:
1 adet parçalı montaj plakası
Gerekli:
4 adet geçmeli atkı tutucusu montaj için gereklidir.
944.420 Geçmeli Atkı Tutucusu: 100 adet/ paket
944.421 Geçmeli Atkı Tutucusu: 12 adet/ paket
| | | | Ürün Kodu | Genişlik(W) | Plaka Genişlik | Plaka Yükseklik |
|---|
| 2D DXF | 3D STEP | 944.442 | 400 | 295 | 150 |
| 2D DXF | 3D STEP | 944.443 | 400 | 295 | 175 |
| 2D DXF | 3D STEP | 944.444 | 400 | 295 | 200 |
| 2D DXF | 3D STEP | 944.445 | 400 | 295 | 250 |
| 2D DXF | 3D STEP | 944.446 | 400 | 295 | 250 |
| 2D DXF | 3D STEP | 944.447 | 400 | 295 | 400 |
| 2D DXF | 3D STEP | 944.448 | 400 | 295 | 500 |
| 2D DXF | 3D STEP | 944.449 | 400 | 295 | 600 |
| 2D DXF | 3D STEP | 944.450 | 500 | 395 | 400 |
| 2D DXF | 3D STEP | 944.451 | 600 | 495 | 150 |
| 2D DXF | 3D STEP | 944.452 | 600 | 495 | 175 |
| 2D DXF | 3D STEP | 944.453 | 600 | 495 | 200 |
| 2D DXF | 3D STEP | 944.454 | 600 | 495 | 250 |
| 2D DXF | 3D STEP | 944.455 | 600 | 495 | 300 |
| 2D DXF | 3D STEP | 944.456 | 600 | 495 | 400 |
| 2D DXF | 3D STEP | 944.457 | 600 | 495 | 500 |
| 2D DXF | 3D STEP | 944.458 | 600 | 495 | 600 |
| 2D DXF | 3D STEP | 944.459 | 700 | 595 | 150 |
| 2D DXF | 3D STEP | 944.460 | 700 | 595 | 175 |
| 2D DXF | 3D STEP | 944.461 | 700 | 595 | 200 |
| 2D DXF | 3D STEP | 944.462 | 700 | 595 | 250 |
| 2D DXF | 3D STEP | 944.463 | 700 | 595 | 300 |
| 2D DXF | 3D STEP | 944.464 | 700 | 595 | 400 |
| 2D DXF | 3D STEP | 944.465 | 700 | 595 | 500 |
| 2D DXF | 3D STEP | 944.466 | 700 | 595 | 600 |
| 2D DXF | 3D STEP | 944.467 | 800 | 695 | 150 |
| 2D DXF | 3D STEP | 944.468 | 800 | 695 | 175 |
| 2D DXF | 3D STEP | 944.469 | 800 | 695 | 200 |
| 2D DXF | 3D STEP | 944.470 | 800 | 695 | 250 |
| 2D DXF | 3D STEP | 944.471 | 800 | 695 | 300 |
| 2D DXF | 3D STEP | 944.472 | 800 | 695 | 400 |
| 2D DXF | 3D STEP | 944.473 | 800 | 695 | 500 |
| 2D DXF | 3D STEP | 944.474 | 800 | 695 | 600 |
| 2D DXF | 3D STEP | 944.475 | 1000 | 895 | 175 |
| 2D DXF | 3D STEP | 944.476 | 1000 | 895 | 200 |
| 2D DXF | 3D STEP | 944.477 | 1000 | 895 | 250 |
