Uyumluluk:
Ares Panolar
Açıklama:

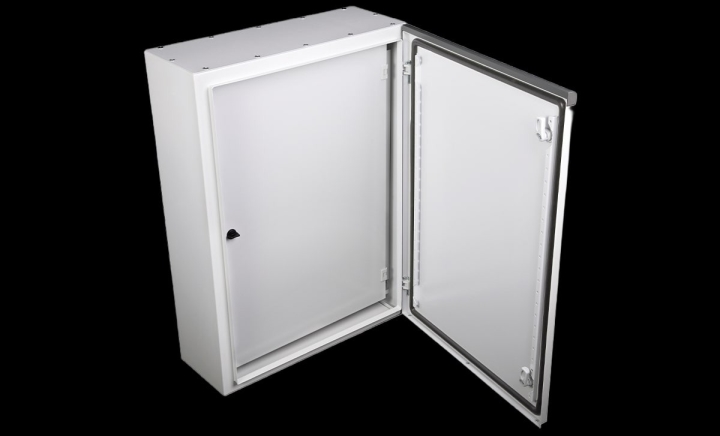

Pano içerisinde ilave bir iç kapı yapısı oluşturmak amacı ile kullanılır.
90° Açılma pozisyonu ve mini kelebek yapılı çeyrek dönüşlü kilit sistemi.
IEC EN 60529'a göre IP2XB Koruma
IEC 62208 standartlarına uygun
İlgili Ölçü:
Pano Genişliği (W) ve Pano Yüksekliği (H)
Malzeme:
DC01 DKP Sac
Yüzey İşlem:
Nano kaplama üzeri RAL 7035 toz boya uygulaması
Ürün İçeriği:
1 adet menteşeli, kilitli iç kapak, 2 adet dikey profil ve montaj parçaları
| | | | Ürün Kodu | Genişlik(W) | Yükseklik(H) |
|---|
| 2D DXF | 3D STEP | 943.845 | 300 | 400 |
| 2D DXF | 3D STEP | 943.846 | 400 | 400 |
| 2D DXF | 3D STEP | 943.847 | 400 | 500 |
| 2D DXF | 3D STEP | 943.848 | 400 | 600 |
| 2D DXF | 3D STEP | 943.849 | 500 | 600 |
| 2D DXF | 3D STEP | 943.850 | 500 | 700 |
| 2D DXF | 3D STEP | 943.851 | 600 | 800 |
| 2D DXF | 3D STEP | 943.852 | 600 | 1000 |
| 2D DXF | 3D STEP | 943.853 | 600 | 1150 |
| 2D DXF | 3D STEP | 943.854 | 800 | 1000 |
| 2D DXF | 3D STEP | 943.855 | 800 | 1150 |
