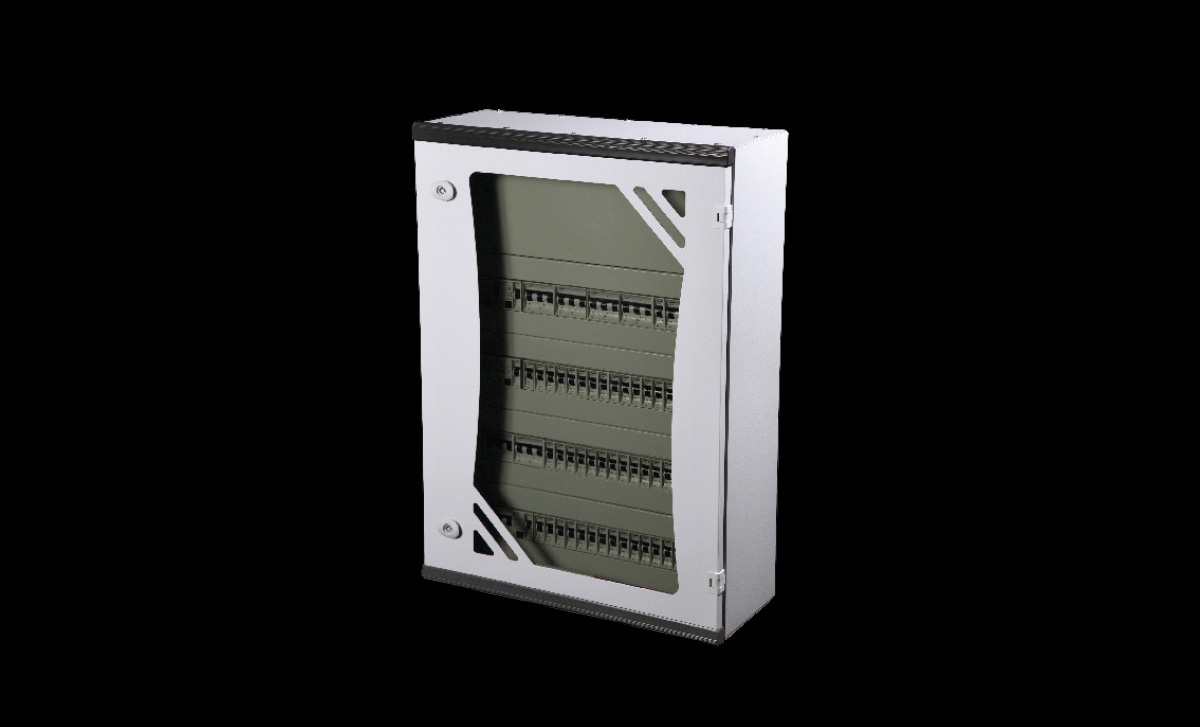

- Wall-Mounted / Freestanding with Plinth – Indoor / Outdoor Option (a)

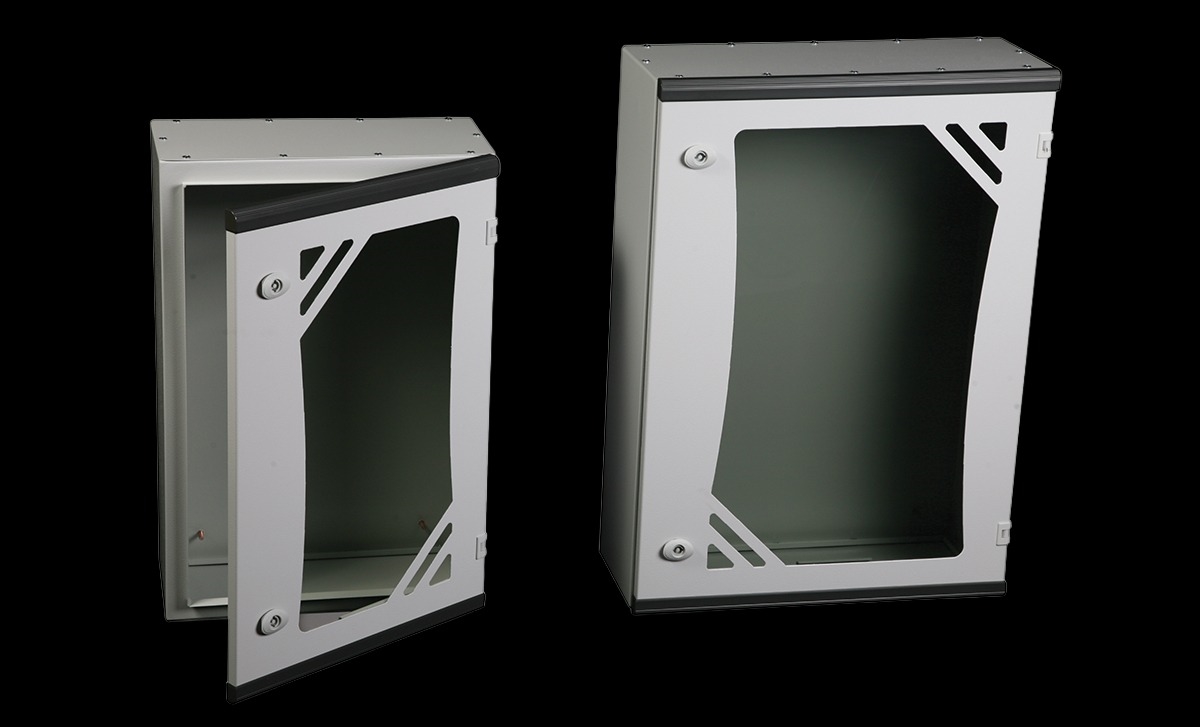

- 180° right-left opening glazed door, quarter-turn single double-bit lock system
- Standards Compliance: IEC 62208
- Ingress Protection (IEC EN 60529 ): IP54
- Corrosion Resistance: C3-M according to EN ISO 12944-2
- Impact Protection: IK08 according to IEC EN 60529
Materials:
Enclosure, Door: DC-01 Sheet Steel
Glass: Tempered Glass
Surface Finish:
Enclosure, Door: Nano coating over RAL 7035 with textured powder coating
Supply Includes:
Enclosure, Glazed Door (5mm double-bit lock), Top and Bottom Cable Gland Plate
Options:
Mounting Plate, Wall brackets, grounding cables, and other accessories
(a): For outdoor applications, an Outdoor Canopy is required. Installation locations must comply with C3-M corrosion level according to EN ISO 12944-2
Product Technical Information
| | | | Product Code | Width(W) | Heigth(H) | Depth(D) | Door |
|---|
| 2D DXF | 3D STEP | 101.553 | 400 | 500 | 200 | Single |
| 2D DXF | 3D STEP | 101.554 | 400 | 600 | 200 | Single |
| 2D DXF | 3D STEP | 101.555 | 400 | 600 | 280 | Single |
| 2D DXF | 3D STEP | 101.556 | 500 | 600 | 200 | Single |
| 2D DXF | 3D STEP | 101.557 | 500 | 700 | 200 | Single |
| 2D DXF | 3D STEP | 101.558 | 500 | 700 | 280 | Single |
| 2D DXF | 3D STEP | 101.559 | 600 | 800 | 200 | Single |
| 2D DXF | 3D STEP | 101.560 | 600 | 800 | 280 | Single |
| 2D DXF | 3D STEP | 101.561 | 600 | 1000 | 280 | Single |
| 2D DXF | 3D STEP | 101.562 | 600 | 1150 | 280 | Single |
| 2D DXF | 3D STEP | 101.563 | 800 | 1000 | 280 | Single |
| 2D DXF | 3D STEP | 101.564 | 800 | 1150 | 280 | Single |
| 2D DXF | 3D STEP | 101.565 | 500 | 500 | 200 | Single |
| 2D DXF | 3D STEP | 101.566 | 500 | 500 | 280 | Single |
| 2D DXF | 3D STEP | 101.567 | 800 | 800 | 200 | Single |
| 2D DXF | 3D STEP | 101.568 | 800 | 800 | 280 | Single |
| | | | Product Code | Width(W) | Depth(D) |
|---|
| 2D DXF | 3D STEP | 915.106 | 500 | 200 |
| 2D DXF | 3D STEP | 915.107 | 500 | 280 |
| 2D DXF | 3D STEP | 915.108 | 600 | 200 |
| 2D DXF | 3D STEP | 915.109 | 600 | 280 |
| 2D DXF | 3D STEP | 915.110 | 800 | 280 |
| | | | Product Code | Width(W) | Depth(D) |
|---|
| 2D DXF | 3D STEP | 915.101 | 500 | 200 |
| 2D DXF | 3D STEP | 915.102 | 500 | 280 |
| 2D DXF | 3D STEP | 915.103 | 600 | 200 |
| 2D DXF | 3D STEP | 915.104 | 600 | 280 |
| 2D DXF | 3D STEP | 915.105 | 800 | 280 |
| | | | Product Code |
|---|
| 2D DXF | 3D STEP | 973.500 |
| | | | Product Code |
|---|
| 2D DXF | 3D STEP | 973.501 |
| | | | Product Code | Width(W) | Depth(D) |
|---|
| 2D DXF | 3D STEP | 925.101 | 500 | 200 |
| 2D DXF | 3D STEP | 925.102 | 500 | 280 |
| 2D DXF | 3D STEP | 925.103 | 600 | 200 |
| 2D DXF | 3D STEP | 925.104 | 600 | 280 |
| 2D DXF | 3D STEP | 925.105 | 800 | 280 |
| | | | Product Code | Width(W) | Rail Size mm |
|---|
| 2D DXF | 3D STEP | 973.940 | 400 | 317 |
| 2D DXF | 3D STEP | 973.950 | 500 | 417 |
| 2D DXF | 3D STEP | 973.960 | 600 | 517 |
| 2D DXF | 3D STEP | 973.980 | 800 | 717 |
| | | | Product Code | Cable Diameter | Quantity |
|---|
| 2D DXF | 3D STEP | 998.400 | 8 - 14 | 30 |
| 2D DXF | 3D STEP | 998.700 | 20 - 28 | 15 |
| | | | Product Code |
|---|
| 2D DXF | 3D STEP | 971.100 |
| | | | Product Code | Width(W) | Depth(D) |
|---|
| 2D DXF | 3D STEP | 934.101 | 300 | 200 |
| 2D DXF | 3D STEP | 934.102 | 400 | 200 |
| 2D DXF | 3D STEP | 934.103 | 400 | 280 |
| 2D DXF | 3D STEP | 934.104 | 500 | 200 |
| 2D DXF | 3D STEP | 934.105 | 500 | 280 |
| 2D DXF | 3D STEP | 934.106 | 600 | 200 |
| 2D DXF | 3D STEP | 934.107 | 600 | 280 |
| 2D DXF | 3D STEP | 934.108 | 800 | 280 |
| | | | Product Code | Filter Compliance | Canopy Size |
|---|
| 2D DXF | 3D STEP | 973.105 | 105x105mm | 155x145mm |
| 2D DXF | 3D STEP | 973.150 | 150x150mm | 200x190mm |
| | | | Product Code | Width(W) | Heigth(H) |
|---|
| 2D DXF | 3D STEP | 943.845 | 300 | 400 |
| 2D DXF | 3D STEP | 943.846 | 400 | 400 |
| 2D DXF | 3D STEP | 943.847 | 400 | 500 |
| 2D DXF | 3D STEP | 943.848 | 400 | 600 |
| 2D DXF | 3D STEP | 943.849 | 500 | 600 |
| 2D DXF | 3D STEP | 943.850 | 500 | 700 |
| 2D DXF | 3D STEP | 943.851 | 600 | 800 |
| 2D DXF | 3D STEP | 943.852 | 600 | 1000 |
| 2D DXF | 3D STEP | 943.853 | 600 | 1150 |
| 2D DXF | 3D STEP | 943.854 | 800 | 1000 |
| 2D DXF | 3D STEP | 943.855 | 800 | 1150 |
| | | | Product Code | Width(W) |
|---|
| 2D DXF | 3D STEP | 997.201 | 400 |
| 2D DXF | 3D STEP | 997.203 | 500 |
| 2D DXF | 3D STEP | 997.204 | 600 |
| 2D DXF | 3D STEP | 997.205 | 800 |
| | | | Product Code | Model |
|---|
| 2D DXF | 3D STEP | 994.400 | A4 |
| 2D DXF | 3D STEP | 994.500 | A5 |
| | | | Product Code | Model | Key Code |
|---|
| 2D DXF | 3D STEP | 951.211 | İnsert | 6,50 mm Triangle |
| 2D DXF | 3D STEP | 951.212 | İnsert | 7,00 mm Square |
| | | | Product Code | Model |
|---|
| 2D DXF | 3D STEP | 952.200 | 6,50 mm Triangle |
| 2D DXF | 3D STEP | 952.201 | 7,00 mm Square |
| | | | Product Code | Model | Quantity |
|---|
| 2D DXF | 3D STEP | 993.105 | M5x10mm Self Tapping | 100 |
| 2D DXF | 3D STEP | 993.106 | Self Drilling | 100 |
| | | | Product Code | Model | Quantity | Cross-cut x Length |
|---|
| 2D DXF | 3D STEP | 991.200 | Braided - M6 | 10 | 12 x 3 x 163mm |
| 2D DXF | 3D STEP | 991.201 | Braided - M6 | 10 | 12 x 3 x 260mm |
| 2D DXF | 3D STEP | 991.202 | Braided - M8 | 5 | 15 x 3 x 260mm |
| 2D DXF | 3D STEP | 991.203 | Braided - M6 | 1 | 12 x 3 x 260mm |
| 2D DXF | 3D STEP | 991.204 | Braided - M8 | 1 | 15 x 3 x 260mm |
| 2D DXF | 3D STEP | 991.205 | Braided - M6 | 1 | 12 x 3 x 163mm |
| 2D DXF | 3D STEP | 991.208 | Yellow-Green Cable-M8 | 5 | 16mm² x 210mm |
| 2D DXF | 3D STEP | 991.209 | Yellow-Green Cable-M8 | 5 | 16mm² x 260mm |
| 2D DXF | 3D STEP | 991.210 | Yellow-Green Cable-M8 | 5 | 16mm² x 310mm |
