Compatibility:
Socketed Cable Entry System
Description:

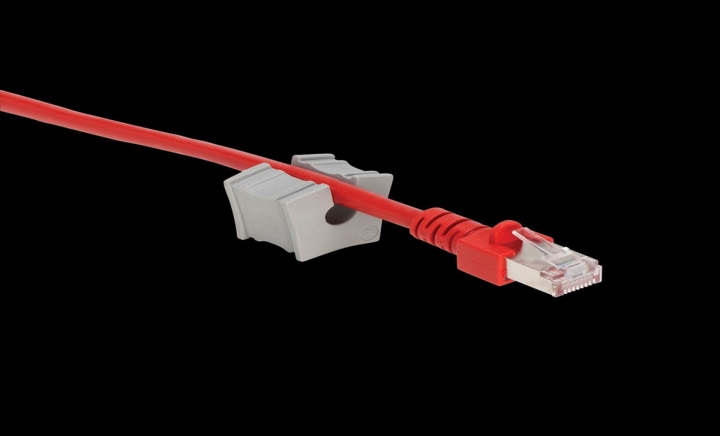

Inserts that allow cables of different sizes to pass through the socketed cable entry system. Provides IP66 protection / NEMA 4X protection according to IEC EN 60529.
Relevant Dimension:
—
Material:
Polypropylene (PP), Gasket: Elastomer, UL94 V0
Surface Treatment:
—
Product Content:
Package quantities are indicated next to the product codes.
Required:
Socketed Cable Entry System is required.
| | | | Product Code | Cable Diameter | Quantity |
|---|
| 2D DXF | 3D STEP | 973.505 | 4 - 5 | 1 |
| 2D DXF | 3D STEP | 973.506 | 5 - 6 | 1 |
| 2D DXF | 3D STEP | 973.507 | 6 - 7 | 1 |
| 2D DXF | 3D STEP | 973.508 | 7 - 8 | 1 |
| 2D DXF | 3D STEP | 973.509 | 8 - 9 | 1 |
| 2D DXF | 3D STEP | 973.510 | 9 - 10 | 1 |
| 2D DXF | 3D STEP | 973.511 | 10 - 11 | 1 |
| 2D DXF | 3D STEP | 973.512 | 11 - 12 | 1 |
| 2D DXF | 3D STEP | 973.513 | 12 - 13 | 1 |
| 2D DXF | 3D STEP | 973.514 | 13 - 14 | 1 |
| 2D DXF | 3D STEP | 973.515 | 14 - 15 | 1 |
| 2D DXF | 3D STEP | 973.516 | 15 - 16 | 1 |
| 2D DXF | 3D STEP | 973.517 | 4 - 5 | 10 |
| 2D DXF | 3D STEP | 973.518 | 5 - 6 | 10 |
| 2D DXF | 3D STEP | 973.519 | 6 - 7 | 10 |
| 2D DXF | 3D STEP | 973.520 | 7 - 8 | 10 |
| 2D DXF | 3D STEP | 973.521 | 8 - 9 | 10 |
| 2D DXF | 3D STEP | 973.522 | 9 - 10 | 10 |
| 2D DXF | 3D STEP | 973.523 | 10 - 11 | 10 |
| 2D DXF | 3D STEP | 973.524 | 11 - 12 | 10 |
| 2D DXF | 3D STEP | 973.525 | 12 - 13 | 10 |
| 2D DXF | 3D STEP | 973.526 | 13 - 14 | 10 |
| 2D DXF | 3D STEP | 973.527 | 14 - 15 | 10 |
| 2D DXF | 3D STEP | 973.528 | 15 - 16 | 10 |
