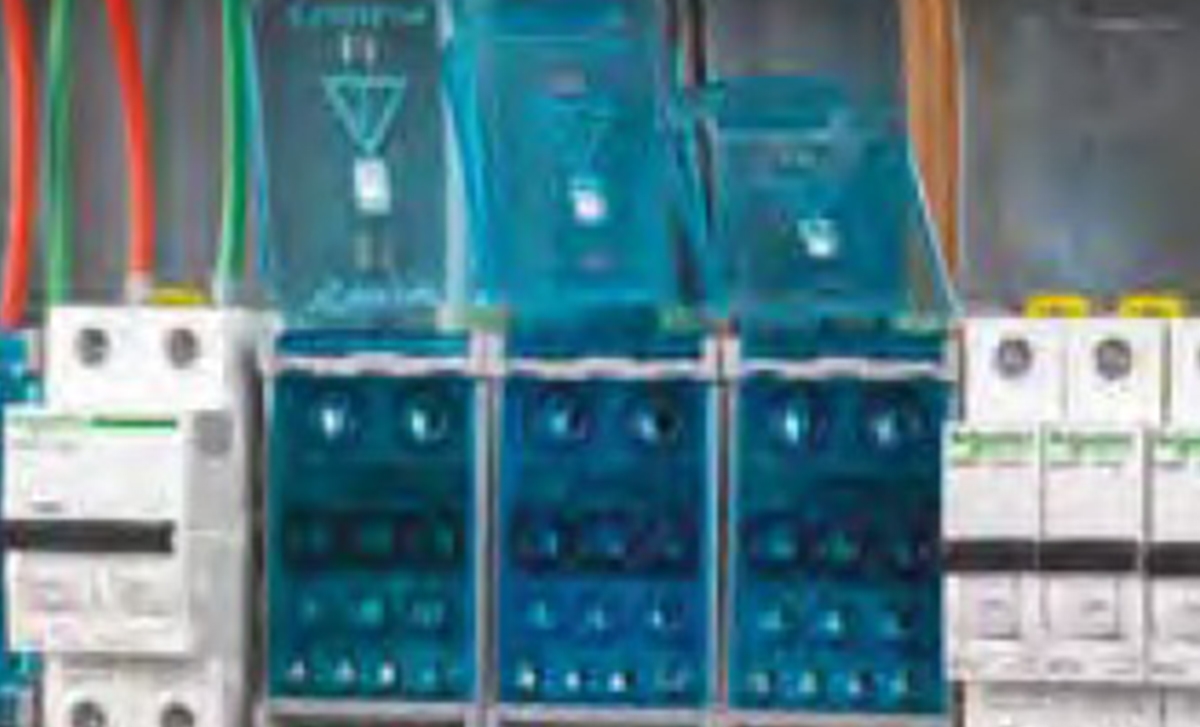

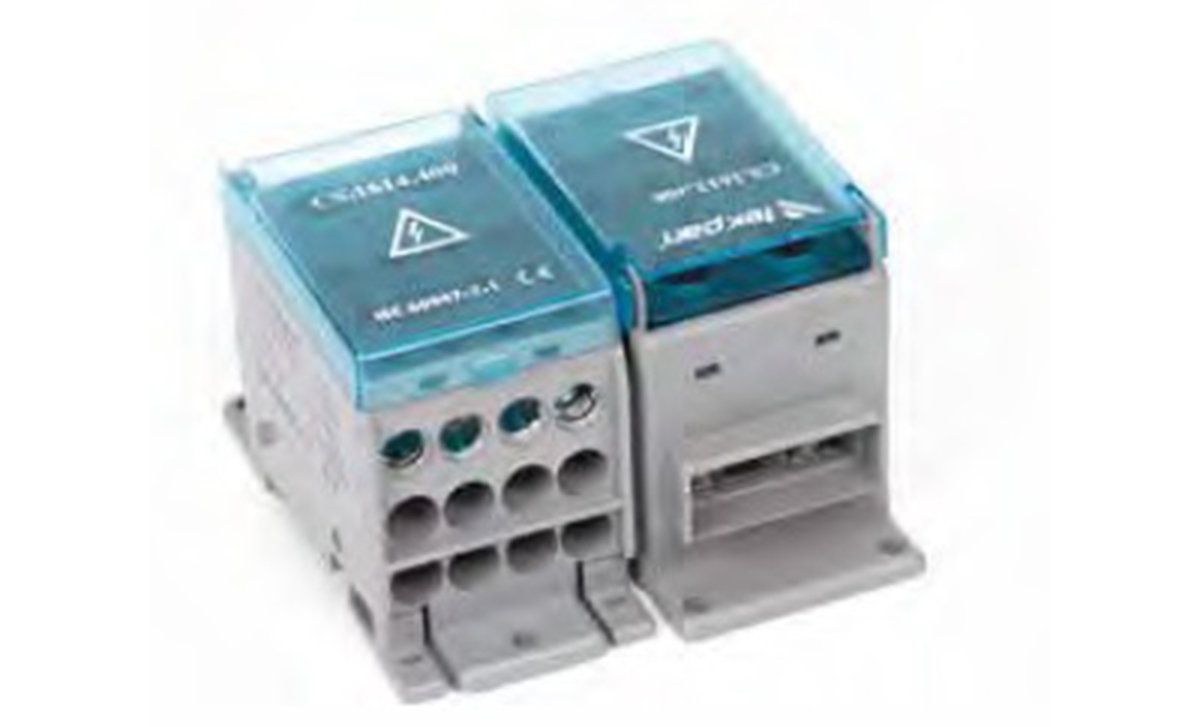

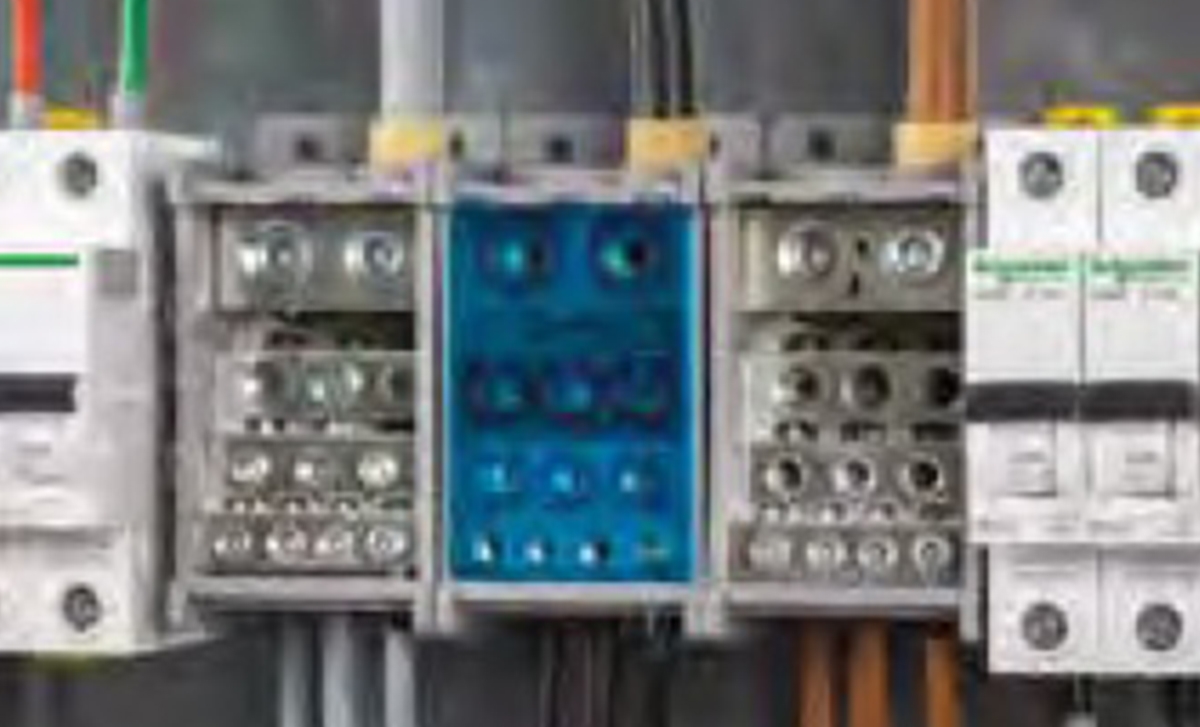

Single Pole Compact Distribution Block
 | | | | | Product Code | Packs Of | Pole | Current(A) | Size(mm) | Input Connection | Output Connection |
|---|
| 2D DXF | 3D STEP | CS 1510.100 | 1 | 1 | 100A | 31x71,5x50 | Yok | 3 x 4-16mm2 2 x 2,5-6mm2 5 x 2,5-10mm2 | | 2D DXF | 3D STEP | CS 1510.160 | 1 | 1 | 160A | 31x71,5x50 | Yok | 4 x 4-16mm2 3 x 4-25mm2 3 x 6-35mm2 | | 2D DXF | 3D STEP | CS 1512.160 | 1 | 1 | 160A | 43,5x88,5x50,5 | 2 x 6-35mm2 | 3 x 4-16mm2 5 x 2,5-10mm2 2 x 2,5-6mm2 | | 2D DXF | 3D STEP | CS 1512.250 | 1 | 1 | 250A | 43,5x88,5x50,5 | 1 x 35-70mm2 1 x 25-50mm2 | 3 x 4-25mm2 4 x 4-16mm2 3 x 6-35mm2 | | 2D DXF | 3D STEP | CS 1612.400 | 1 | 1 | 400A | 48x99x65,5 | Fleksi Bara 24-30mm | 8 x 4-16mm2 4 x 4-25mm2 | | 2D DXF | 3D STEP | CS 1613.400 | 1 | 1 | 400A | 48x99x65,5 | 1 x 25-185mm2 | 8 x 4-16mm2 4 x 4-25mm2 | | 2D DXF | 3D STEP | CS 1614.400 | 1 | 1 | 400A | 48x99x65,5 | 2 x 25-95mm2 | 8 x 4-16mm2 4 x 4-25mm2 |
|

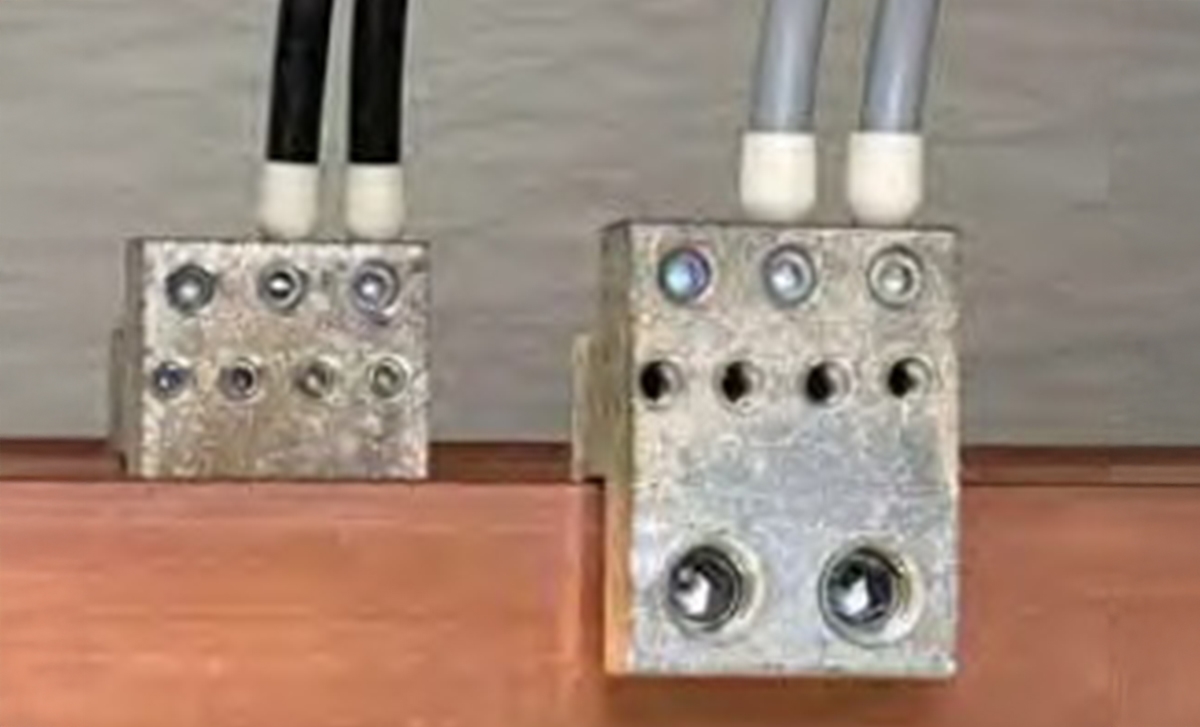

Single Pole Busbar-Mounted Compact Distribution Block
 | | | | | Product Code | Packs Of | Pole | Current(A) | Size(mm) | Input Connection | Output Connection |
|---|
| 2D DXF | 3D STEP | CS 101.250 | 1 | 1 | ** | 35x50x30 | 5/10mm Bara | 3 x 16-25mm2 12 x 1,5-10mm2 |
|
