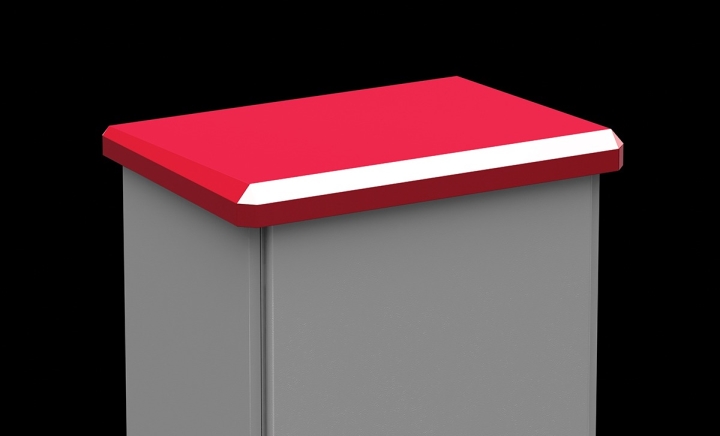

- Outdoor Rain Canopy – Suitable for NEO HC Outdoor Modular Enclosure
- Complies with IEC 62208 and UL 50E standards
- IP protection up to IP65 according to IEC EN 60529 / NEMA 3R protection
- Corrosion resistance level C3-M according to EN ISO 12944-2
- IK10 impact protection
Material:
DX51 galvanized sheet steel
Surface Finish:
Nano coating with RAL 7035 powder coating
Supply Includes:
Rain canopy and assembly parts
Description:
For a single enclosure installation, select 1 pc “Single Module” canopy.
For two enclosures joined side by side, select 1 pc “Left Module” and 1 pc “Right Module” canopy.
For three or more enclosures joined side by side, select 1 pc “Left Module”, 1 pc “Right Module”, and “Middle Module” canopies for the intermediate enclosures
| | | | Product Code | Width(W) | Depth(D) | Roof Type |
|---|
| 2D DXF | 3D STEP | 934.216 | 1000 | 600 | Single Module |
| 2D DXF | 3D STEP | 934.218 | 1000 | 800 | Single Module |
| 2D DXF | 3D STEP | 934.226 | 1200 | 600 | Single Module |
| 2D DXF | 3D STEP | 934.228 | 1200 | 800 | Single Module |
| 2D DXF | 3D STEP | 934.246 | 400 | 600 | Single Module |
| 2D DXF | 3D STEP | 934.248 | 400 | 800 | Single Module |
| 2D DXF | 3D STEP | 934.264 | 600 | 400 | Single Module |
| 2D DXF | 3D STEP | 934.266 | 600 | 600 | Single Module |
| 2D DXF | 3D STEP | 934.268 | 600 | 800 | Single Module |
| 2D DXF | 3D STEP | 934.276 | 700 | 600 | Single Module |
| 2D DXF | 3D STEP | 934.278 | 700 | 800 | Single Module |
| 2D DXF | 3D STEP | 934.284 | 800 | 400 | Single Module |
| 2D DXF | 3D STEP | 934.286 | 800 | 600 | Single Module |
| 2D DXF | 3D STEP | 934.288 | 800 | 800 | Single Module |
| 2D DXF | 3D STEP | 934.316 | 1000 | 600 | Left Module |
| 2D DXF | 3D STEP | 934.318 | 1000 | 800 | Left Module |
| 2D DXF | 3D STEP | 934.326 | 1200 | 600 | Left Module |
| 2D DXF | 3D STEP | 934.328 | 1200 | 800 | Left Module |
| 2D DXF | 3D STEP | 934.346 | 400 | 600 | Left Module |
| 2D DXF | 3D STEP | 934.348 | 400 | 800 | Left Module |
| 2D DXF | 3D STEP | 934.364 | 600 | 400 | Left Module |
| 2D DXF | 3D STEP | 934.366 | 600 | 600 | Left Module |
| 2D DXF | 3D STEP | 934.368 | 600 | 800 | Left Module |
| 2D DXF | 3D STEP | 934.376 | 700 | 600 | Left Module |
| 2D DXF | 3D STEP | 934.378 | 700 | 800 | Left Module |
| 2D DXF | 3D STEP | 934.384 | 800 | 400 | Left Module |
| 2D DXF | 3D STEP | 934.386 | 800 | 600 | Left Module |
| 2D DXF | 3D STEP | 934.388 | 800 | 800 | Left Module |
| 2D DXF | 3D STEP | 934.416 | 1000 | 600 | Rigth Module |
| 2D DXF | 3D STEP | 934.418 | 1000 | 800 | Rigth Module |
| 2D DXF | 3D STEP | 934.426 | 1200 | 600 | Rigth Module |
| 2D DXF | 3D STEP | 934.428 | 1200 | 800 | Rigth Module |
| 2D DXF | 3D STEP | 934.446 | 400 | 600 | Rigth Module |
| 2D DXF | 3D STEP | 934.448 | 400 | 800 | Rigth Module |
| 2D DXF | 3D STEP | 934.464 | 600 | 400 | Rigth Module |
| 2D DXF | 3D STEP | 934.466 | 600 | 600 | Rigth Module |
| 2D DXF | 3D STEP | 934.468 | 600 | 800 | Rigth Module |
| 2D DXF | 3D STEP | 934.476 | 700 | 600 | Rigth Module |
| 2D DXF | 3D STEP | 934.478 | 700 | 800 | Rigth Module |
| 2D DXF | 3D STEP | 934.484 | 800 | 400 | Rigth Module |
| 2D DXF | 3D STEP | 934.486 | 800 | 600 | Rigth Module |
| 2D DXF | 3D STEP | 934.488 | 800 | 800 | Rigth Module |
| 2D DXF | 3D STEP | 934.516 | 1000 | 600 | Middle Module |
| 2D DXF | 3D STEP | 934.518 | 1000 | 800 | Middle Module |
| 2D DXF | 3D STEP | 934.526 | 1200 | 600 | Middle Module |
| 2D DXF | 3D STEP | 934.528 | 1200 | 800 | Middle Module |
| 2D DXF | 3D STEP | 934.546 | 400 | 600 | Middle Module |
| 2D DXF | 3D STEP | 934.548 | 400 | 800 | Middle Module |
| 2D DXF | 3D STEP | 934.564 | 600 | 400 | Middle Module |
| 2D DXF | 3D STEP | 934.566 | 600 | 600 | Middle Module |
| 2D DXF | 3D STEP | 934.568 | 600 | 800 | Middle Module |
| 2D DXF | 3D STEP | 934.576 | 700 | 600 | Middle Module |
| 2D DXF | 3D STEP | 934.578 | 700 | 800 | Middle Module |
| 2D DXF | 3D STEP | 934.584 | 800 | 400 | Middle Module |
| 2D DXF | 3D STEP | 934.586 | 800 | 600 | Middle Module |
| 2D DXF | 3D STEP | 934.588 | 800 | 800 | Middle Module |
