Genel Görünüm

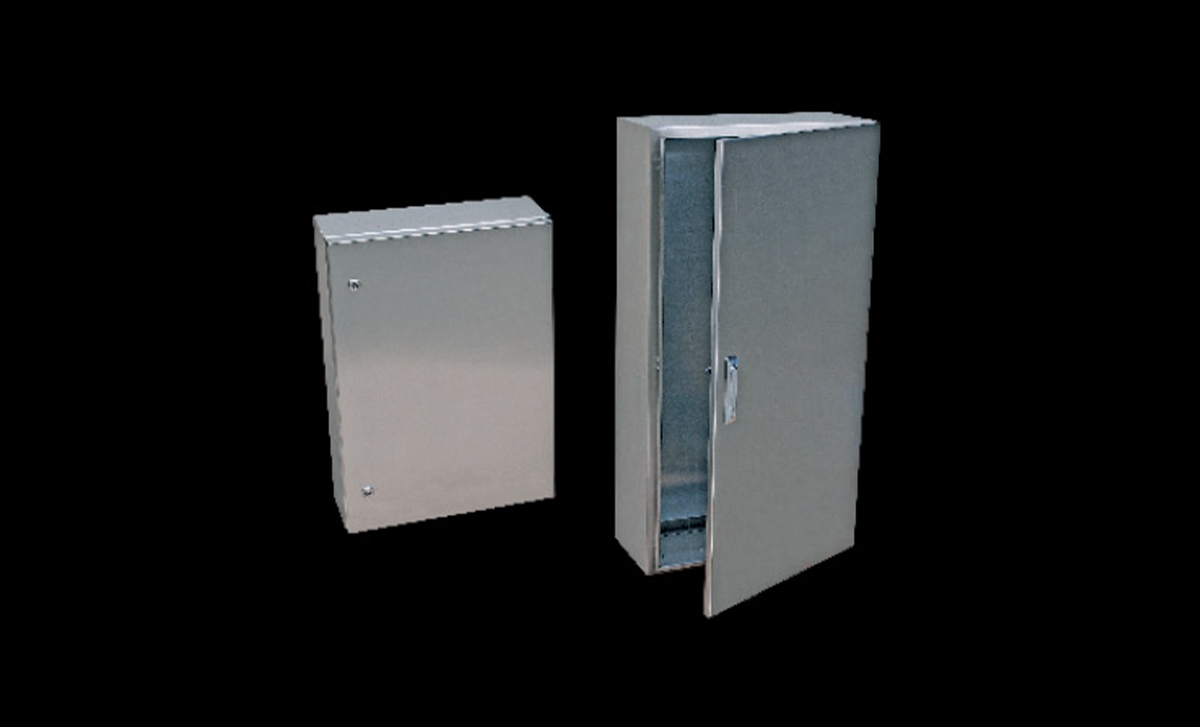

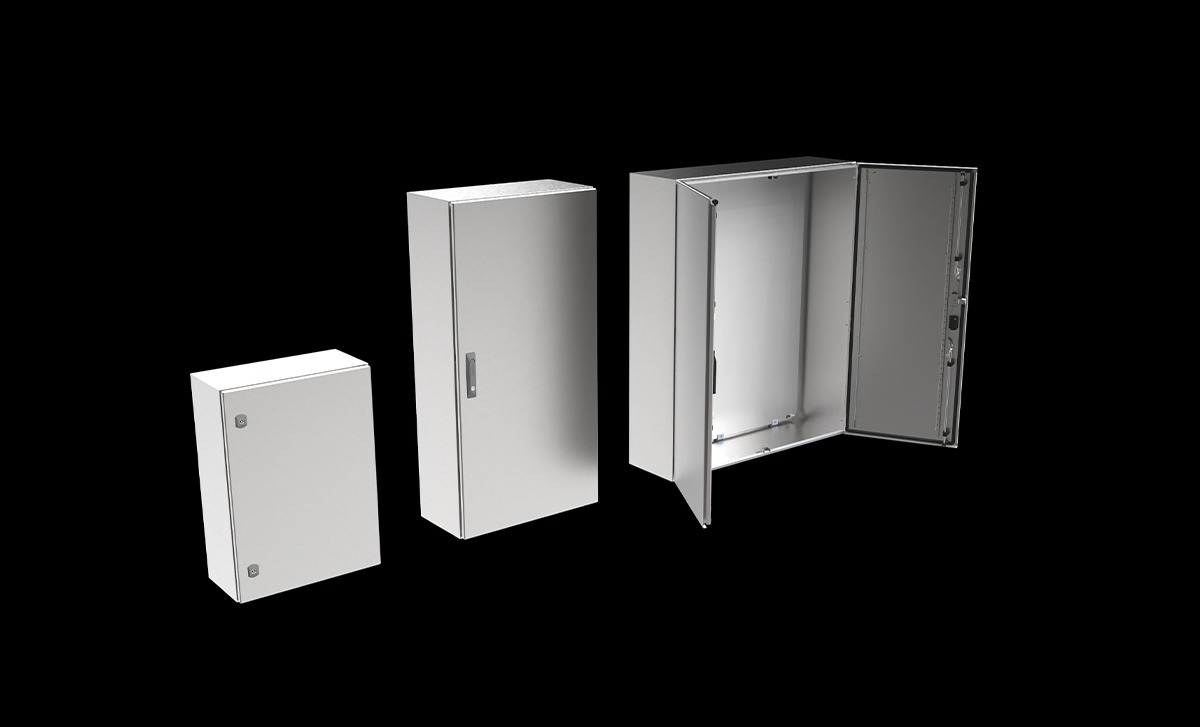

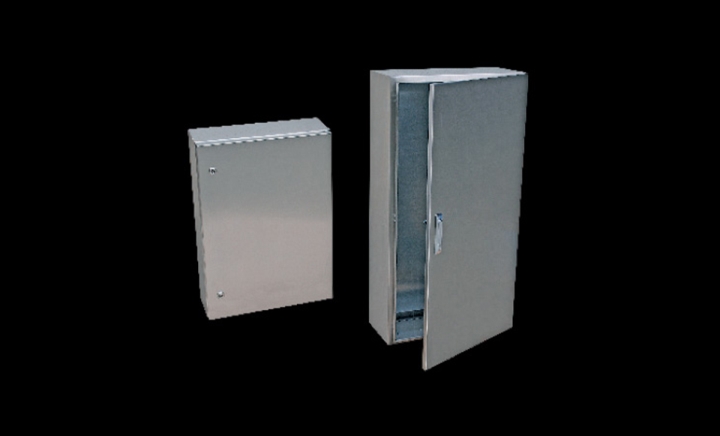

DM Paslanmaz Çelik (AISI 304) Duvar Tipi Pano

  • Duvar Tipi / Baza ile Dikili Tip, İç Ortama uygun / Dış ortam opsiyonlu(a) Paslanmaz Pano
  • 130° sağa açılır kapı /pano yönü ile kapı yönü değişebilir, çeyrek dönüşlü tek veya kollu double-bit kilit sistemi, montaj plakalı, kapalı taban ve deliksiz arka yapılı gövde.
  • IEC 62208 ve UL508A standartlarına uygun
  • IEC EN 60529'a göre, Tek Kapılarda: IP66 Koruma / NEMA 4X Koruma Çift Kapılarda: IP54 Koruma / NEMA 12  Koruma
  • IEC EN 60529'a göre IK10 Koruma

Malzeme:
Gövde, Kapı: AISI 304 (1.4303) Paslanmaz Sac
Montaj Plakası: DX51 Galvaniz kaplı çelik sac

Yüzey İşlem:
Gövde, Kapı: Satine Yüzey

Ürün İçeriği:
Tam kapalı gövde, Kapı (5mm double-bit zamak insertli kilit) ve Montaj Plakası

Opsiyonlar:
Duvar Tutucuları, paslanmaz kilitler ve diğer aksesuarlar

(a): Dış ortam uygulamaları için "Dış Ortam Çatısı" kullanımı gereklidir.


Dekra IEC
DM Paslanmaz Çelik (AISI 304) Duvar Tipi Pano (Dış Ortam) DM Paslanmaz Çelik (AISI 304) Duvar Tipi Pano (Dış Ortam) DM Paslanmaz Çelik (AISI 304) Duvar Tipi Pano (Dış Ortam) DM Paslanmaz Çelik (AISI 304) Duvar Tipi Pano (Dış Ortam)
   Ürün KoduGenişlik(W)Yükseklik(H)Derinlik(D)VersiyonKapı
2D DXF3D STEPDM 252.315-SS42503001501Tek
2D DXF3D STEPDM 253.321-SS43003002101Tek
2D DXF3D STEPDM 253.415-SS43004001502Tek
2D DXF3D STEPDM 253.421-SS43004002102Tek
2D DXF3D STEPDM 254.315-SS44003001501Tek
2D DXF3D STEPDM 254.421-SS44004002102Tek
2D DXF3D STEPDM 254.521-SS44005002102Tek
2D DXF3D STEPDM 254.621-SS44006002102Tek
2D DXF3D STEPDM 255.521-SS45005002102Tek
2D DXF3D STEPDM 255.530-SS45005003002Tek
2D DXF3D STEPDM 255.721-SS45007002102Tek
2D DXF3D STEPDM 255.726-SS45007002602Tek
2D DXF3D STEPDM 256.130-SS460010003003Tek
2D DXF3D STEPDM 256.421-SS46004002102Tek
2D DXF3D STEPDM 256.621-SS46006002102Tek
2D DXF3D STEPDM 256.630-SS46006003002Tek
2D DXF3D STEPDM 256.821-SS46008002102Tek
2D DXF3D STEPDM 256.830-SS46008003002Tek
2D DXF3D STEPDM 258.123-SS480012003005Tek
2D DXF3D STEPDM 258.130-SS480010003003Tek
2D DXF3D STEPDM 258.830-SS48008003002Tek
2D DXF3D STEPDM 281.123-SS4100012003006Çift
2D DXF3D STEPDM 281.130-SS4100010003004Çift
Baza Yan Taşıyıcı
   Ürün KoduDerinlik(D)Baza YüksekliğiMalzeme
2D DXF3D STEP974.310300100AISI 304
2D DXF3D STEP974.320300200AISI 304
2D DXF3D STEP976.310300100AISI 316
2D DXF3D STEP976.320300200AISI 316
Baza Ön-Arka Kapak
   Ürün KoduGenişlik(W)Malzeme
2D DXF3D STEP975.002400AISI 304
2D DXF3D STEP975.003500AISI 304
2D DXF3D STEP975.004600AISI 304
2D DXF3D STEP975.005800AISI 304
2D DXF3D STEP975.0061000AISI 304
2D DXF3D STEP975.012600AISI 316
2D DXF3D STEP975.013800AISI 316
2D DXF3D STEP975.0141000AISI 316
Basınç Tahliye Tapası
   Ürün Kodu
2D DXF3D STEP973.500
Yoğuşma Tahliye Tapası
   Ürün Kodu
2D DXF3D STEP973.501
Soketli Kablo Giriş Sistemi
Detaylı bilgi için tıklayınız
Rakor İnsertleri
Detaylı bilgi için tıklayınız
Polyamid Kablo Rakorları
Detaylı bilgi için tıklayınız
Pirinç Kablo Rakorları
Detaylı bilgi için tıklayınız
Kablo Sabitleme Rayı
   Ürün KoduGenişlik(W)Ray Ölçü mm
2D DXF3D STEP973.940400317
2D DXF3D STEP973.950500417
2D DXF3D STEP973.960600517
2D DXF3D STEP973.980800717
Kablo Kelepçesi
   Ürün KoduKablo Çapı Adet
2D DXF3D STEP998.4008 - 1430
2D DXF3D STEP998.60014 - 2020
2D DXF3D STEP998.70020 - 2815
Duvar Tutucusu
   Ürün Kodu
2D DXF3D STEP975.001
19" Atkı
Detaylı bilgi için tıklayınız
Dış Ortam Çatısı
Detaylı bilgi için tıklayınız
Montaj Plakaları
Detaylı bilgi için tıklayınız
İç Atkı Sistemi
Detaylı bilgi için tıklayınız
DIN Rayları
Detaylı bilgi için tıklayınız
Ray Yükselticiler
Detaylı bilgi için tıklayınız
Kapı Switch
Detaylı bilgi için tıklayınız
Mıknatıslı LED Lamba
Detaylı bilgi için tıklayınız
Bütün İç Kapak
   Ürün KoduGenişlik(W)Yükseklik(H)
2D DXF3D STEP975.034300400
2D DXF3D STEP975.044400400
2D DXF3D STEP975.045400500
2D DXF3D STEP975.046400600
2D DXF3D STEP975.057500700
2D DXF3D STEP975.068600800
2D DXF3D STEP975.6106001000
2D DXF3D STEP975.6126001200
2D DXF3D STEP975.8108001000
2D DXF3D STEP975.8128001200
Otomat Boşaltmalı Modül
Detaylı bilgi için tıklayınız
Çerçeve Seti
Detaylı bilgi için tıklayınız
Parçalı İç Kapak
Parçalı Montaj Plakası
Detaylı bilgi için tıklayınız
Yan Atkı
Detaylı bilgi için tıklayınız
Geçmeli Atkı Tutucusu
Detaylı bilgi için tıklayınız
Aluminyum DIN Rayı
Detaylı bilgi için tıklayınız
Kapı Montaj Atkısı
   Ürün KoduGenişlik(W)
2D DXF3D STEP973.023400 (V2-3) / - ­
2D DXF3D STEP973.024500 (V2-3) / 1000(V4)
2D DXF3D STEP973.025- / 1000(V6)
2D DXF3D STEP973.026600(V2-3) / 1200(V4)
2D DXF3D STEP973.027600(V5) / 1200(V6)
2D DXF3D STEP973.028800(V2-3) / -­
2D DXF3D STEP973.029800(V5) / -
Metal Proje Cebi
   Ürün KoduGenişlik(W)
2D DXF3D STEP973.442400-500 /1000
2D DXF3D STEP973.542600 / 1200
2D DXF3D STEP973.742800 / -­
Plastik Proje Cebi
   Ürün KoduModel
2D DXF3D STEP994.400A4
2D DXF3D STEP994.500A5
Küçük Kilit İnsertler (AISI 316)
Çeyrek Dönüşlü Kilit (AISI 316)
Kollu Kilit (Çinko)
Kollu Kilit (AISI 316)
Kilit Anahtarları
   Ürün KoduModel
2D DXF3D STEP952.1015,00 mm Doublebit
2D DXF3D STEP952.1028,00 mm Kare
2D DXF3D STEP952.1039,00 mm Üçgen
2D DXF3D STEP952.3005333 Silindirik
Diş Açan Vidalar (Paslanmazlar için)
Topraklama Kabloları
   Ürün KoduModelAdetKesit x Uzunluk
2D DXF3D STEP991.200Örgülü - M61012 x 3 x 163mm
2D DXF3D STEP991.201Örgülü - M61012 x 3 x 260mm
2D DXF3D STEP991.202Örgülü - M8515 x 3 x 260mm
2D DXF3D STEP991.203Örgülü - M6112 x 3 x 260mm
2D DXF3D STEP991.204Örgülü - M8115 x 3 x 260mm
2D DXF3D STEP991.205Örgülü - M6112 x 3 x 163mm
2D DXF3D STEP991.208Sarı-Yeşil Kablo-M8516mm² x 210mm
2D DXF3D STEP991.209Sarı-Yeşil Kablo-M8516mm² x 260mm
2D DXF3D STEP991.210Sarı-Yeşil Kablo-M8516mm² x 310mm
