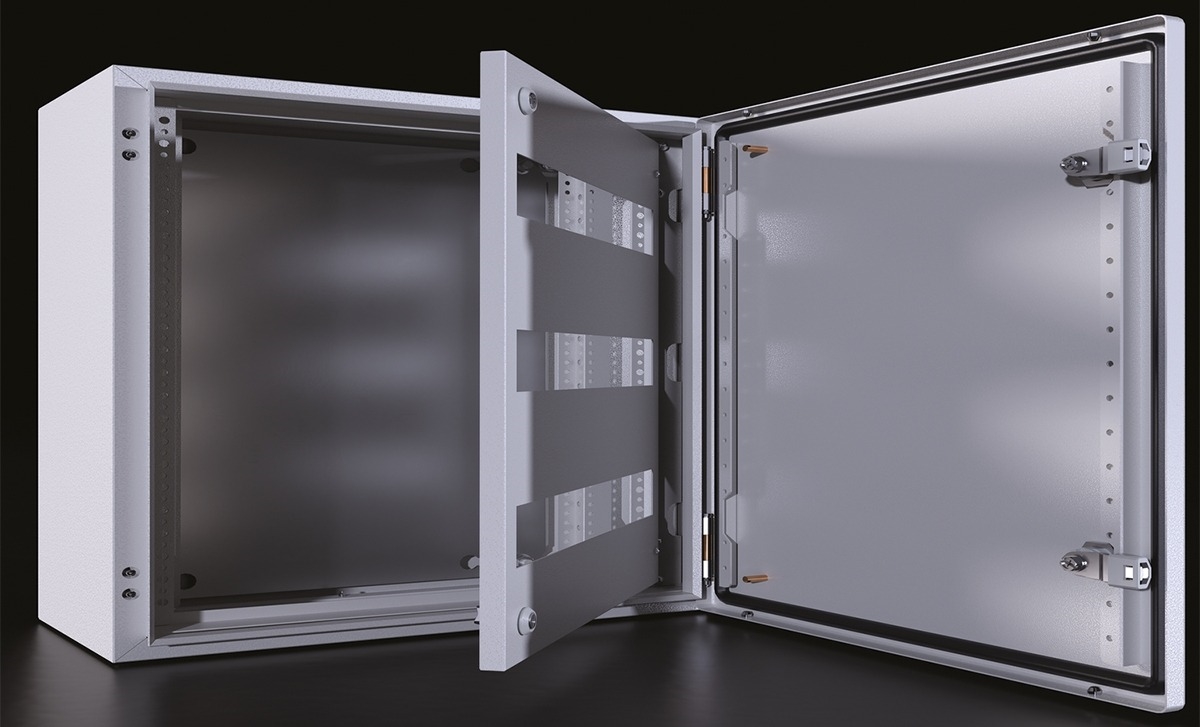

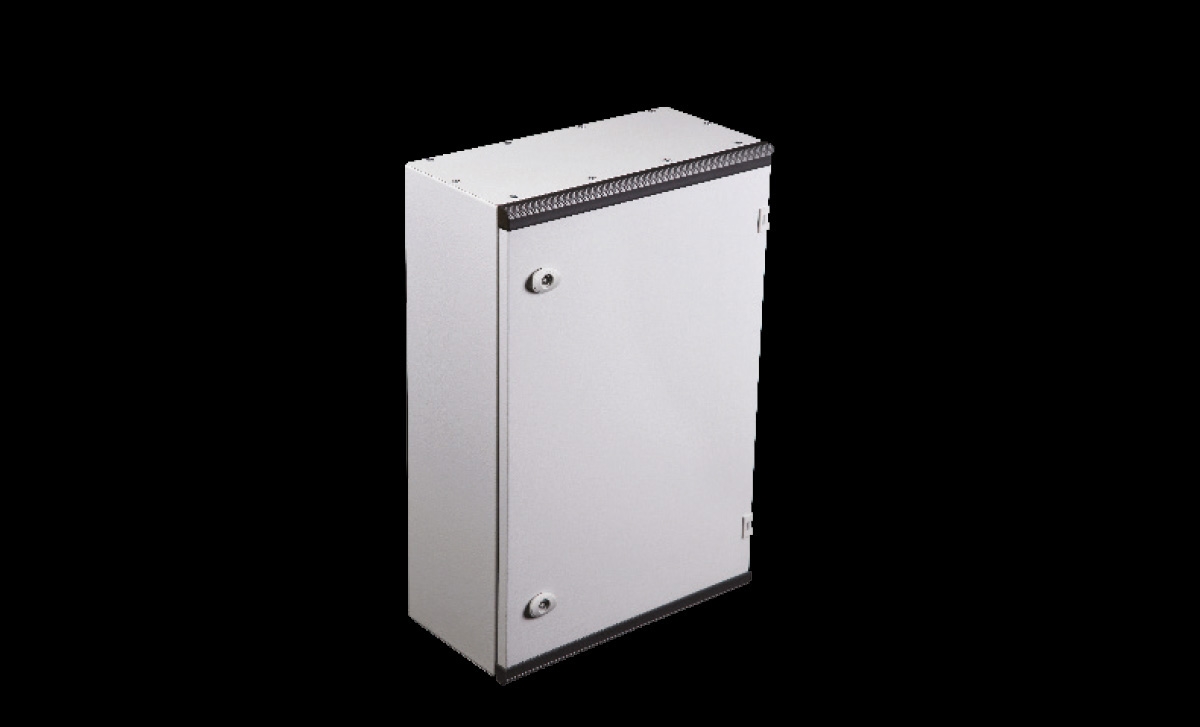

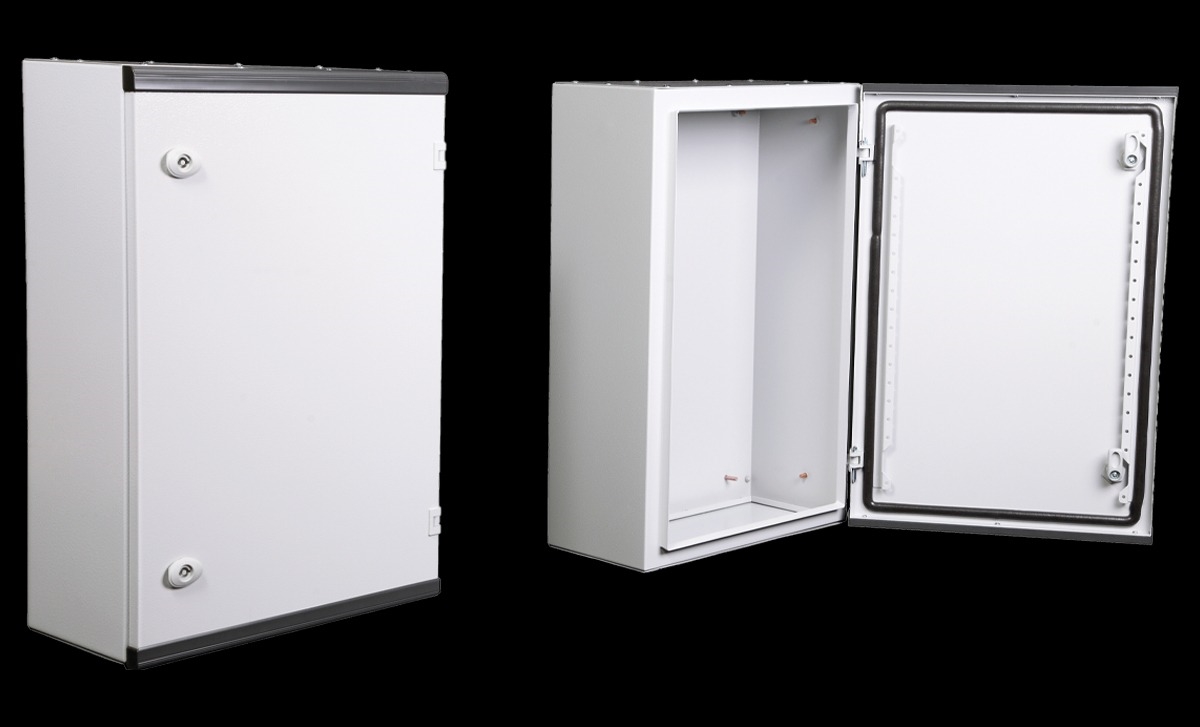

- Duvar Tipi / Baza ile Dikili Tip, İç Ortama uygun / Dış ortam opsiyonlu(a) Pano
- 180° sağa-sola açılır kapı, çeyrek dönüşlü tek kilit sistemi
- IEC 62208 standartlarına uygun
- IEC EN 60529'a göre IP66 Koruma
- EN ISO 12944-2'ye göre C3-M korozyon seviye dayanımı
- IEC EN 60529'a göre IK08 Koruma
Malzeme:
Gövde, Kapı: DC-01 Çelik sac
Yüzey İşlem:
Gövde, Kapı: Nano kaplama üzeri RAL 7035 pütürlü toz boya uygulaması
Ürün İçeriği:
Gövde, Kapı (5mm double-bit kilit), Alt-üst Kablo Giriş plakası
Opsiyonlar:

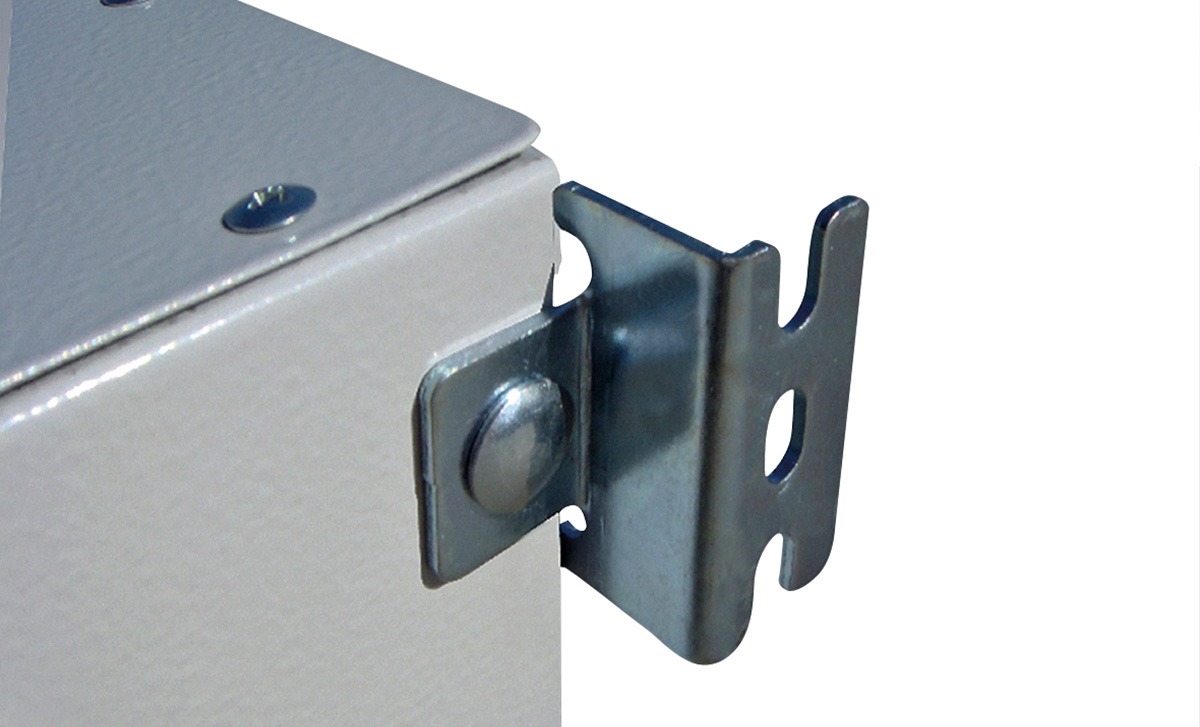

Montaj Plakası, Duvar Tutucuları, topraklama kabloları ve diğer aksesuarlar

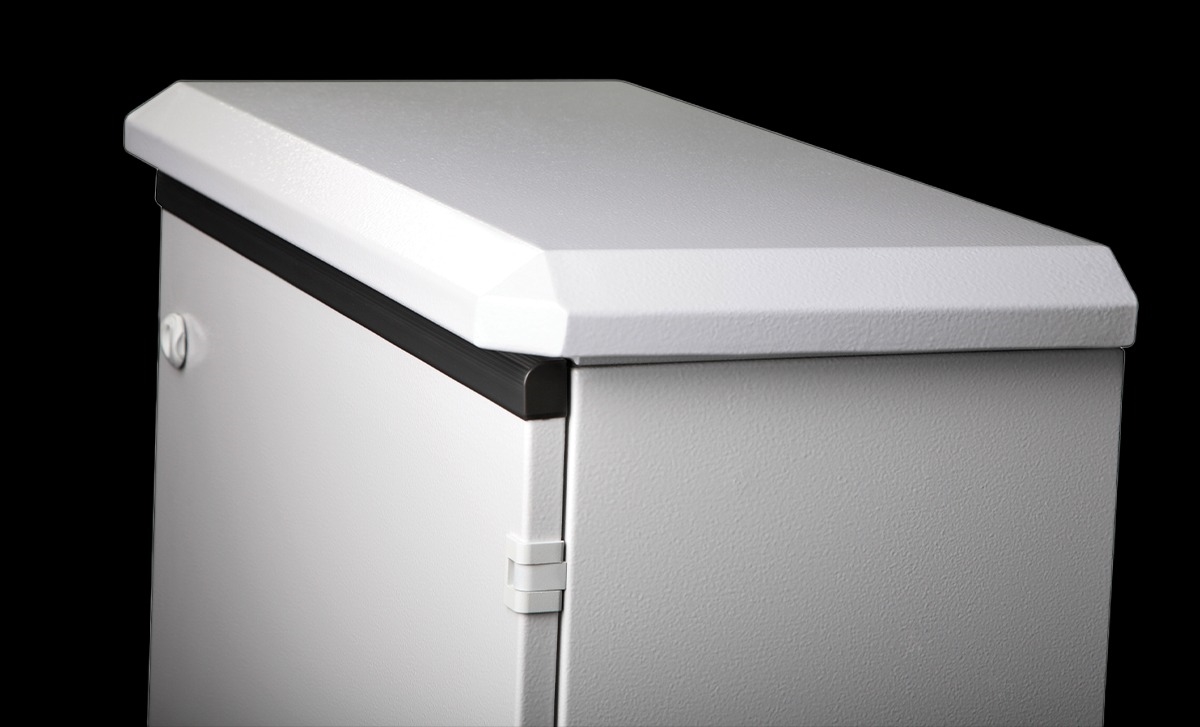

(a): Dış ortam uygulamaları için "Dış Ortam Çatısı" kullanımı gereklidir. Ürünün kullanılacağı yerler EN ISO 12944-2'ye göre C3-M korozyon seviyesine uygun olmalıdır.
| | | | Ürün Kodu | Genişlik(W) | Yükseklik(H) | Derinlik(D) | Kapı |
|---|
| 2D DXF | 3D STEP | 101.350 | 300 | 400 | 150 | Tek |
| 2D DXF | 3D STEP | 101.351 | 300 | 400 | 200 | Tek |
| 2D DXF | 3D STEP | 101.352 | 400 | 400 | 200 | Tek |
| 2D DXF | 3D STEP | 101.353 | 400 | 500 | 200 | Tek |
| 2D DXF | 3D STEP | 101.354 | 400 | 600 | 200 | Tek |
| 2D DXF | 3D STEP | 101.355 | 400 | 600 | 280 | Tek |
| 2D DXF | 3D STEP | 101.356 | 500 | 600 | 200 | Tek |
| 2D DXF | 3D STEP | 101.357 | 500 | 700 | 200 | Tek |
| 2D DXF | 3D STEP | 101.358 | 500 | 700 | 280 | Tek |
| 2D DXF | 3D STEP | 101.359 | 600 | 800 | 200 | Tek |
| 2D DXF | 3D STEP | 101.360 | 600 | 800 | 280 | Tek |
| 2D DXF | 3D STEP | 101.361 | 600 | 1000 | 280 | Tek |
| 2D DXF | 3D STEP | 101.362 | 600 | 1150 | 280 | Tek |
| 2D DXF | 3D STEP | 101.363 | 800 | 1000 | 280 | Tek |
| 2D DXF | 3D STEP | 101.364 | 800 | 1150 | 280 | Tek |
| 2D DXF | 3D STEP | 101.365 | 500 | 500 | 200 | Tek |
| 2D DXF | 3D STEP | 101.366 | 500 | 500 | 280 | Tek |
| 2D DXF | 3D STEP | 101.367 | 800 | 800 | 200 | Tek |
| 2D DXF | 3D STEP | 101.368 | 800 | 800 | 280 | Tek |
| | | | Ürün Kodu | Genişlik(W) | Derinlik(D) |
|---|
| 2D DXF | 3D STEP | 915.106 | 500 | 200 |
| 2D DXF | 3D STEP | 915.107 | 500 | 280 |
| 2D DXF | 3D STEP | 915.108 | 600 | 200 |
| 2D DXF | 3D STEP | 915.109 | 600 | 280 |
| 2D DXF | 3D STEP | 915.110 | 800 | 280 |
| | | | Ürün Kodu | Genişlik(W) | Derinlik(D) |
|---|
| 2D DXF | 3D STEP | 915.101 | 500 | 200 |
| 2D DXF | 3D STEP | 915.102 | 500 | 280 |
| 2D DXF | 3D STEP | 915.103 | 600 | 200 |
| 2D DXF | 3D STEP | 915.104 | 600 | 280 |
| 2D DXF | 3D STEP | 915.105 | 800 | 280 |
| | | | Ürün Kodu |
|---|
| 2D DXF | 3D STEP | 973.500 |
| | | | Ürün Kodu |
|---|
| 2D DXF | 3D STEP | 973.501 |
| | | | Ürün Kodu | Genişlik(W) | Derinlik(D) |
|---|
| 2D DXF | 3D STEP | 925.101 | 500 | 200 |
| 2D DXF | 3D STEP | 925.102 | 500 | 280 |
| 2D DXF | 3D STEP | 925.103 | 600 | 200 |
| 2D DXF | 3D STEP | 925.104 | 600 | 280 |
| 2D DXF | 3D STEP | 925.105 | 800 | 280 |

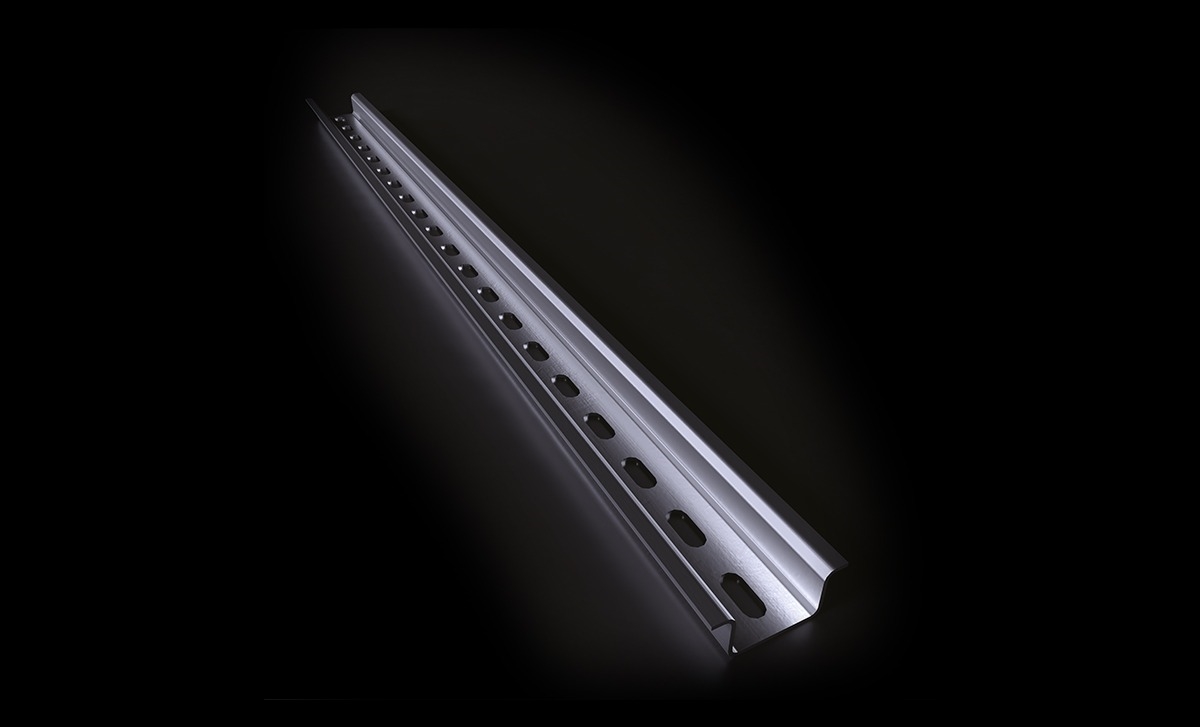

| | | | Ürün Kodu | Genişlik(W) | Ray Ölçü mm |
|---|
| 2D DXF | 3D STEP | 973.940 | 400 | 317 |
| 2D DXF | 3D STEP | 973.950 | 500 | 417 |
| 2D DXF | 3D STEP | 973.960 | 600 | 517 |
| 2D DXF | 3D STEP | 973.980 | 800 | 717 |
| | | | Ürün Kodu | Kablo Çapı | Adet |
|---|
| 2D DXF | 3D STEP | 998.400 | 8 - 14 | 30 |
| 2D DXF | 3D STEP | 998.700 | 20 - 28 | 15 |
| | | | Ürün Kodu |
|---|
| 2D DXF | 3D STEP | 971.100 |
| | | | Ürün Kodu | Genişlik(W) | Derinlik(D) |
|---|
| 2D DXF | 3D STEP | 934.101 | 300 | 200 |
| 2D DXF | 3D STEP | 934.102 | 400 | 200 |
| 2D DXF | 3D STEP | 934.103 | 400 | 280 |
| 2D DXF | 3D STEP | 934.104 | 500 | 200 |
| 2D DXF | 3D STEP | 934.105 | 500 | 280 |
| 2D DXF | 3D STEP | 934.106 | 600 | 200 |
| 2D DXF | 3D STEP | 934.107 | 600 | 280 |
| 2D DXF | 3D STEP | 934.108 | 800 | 280 |

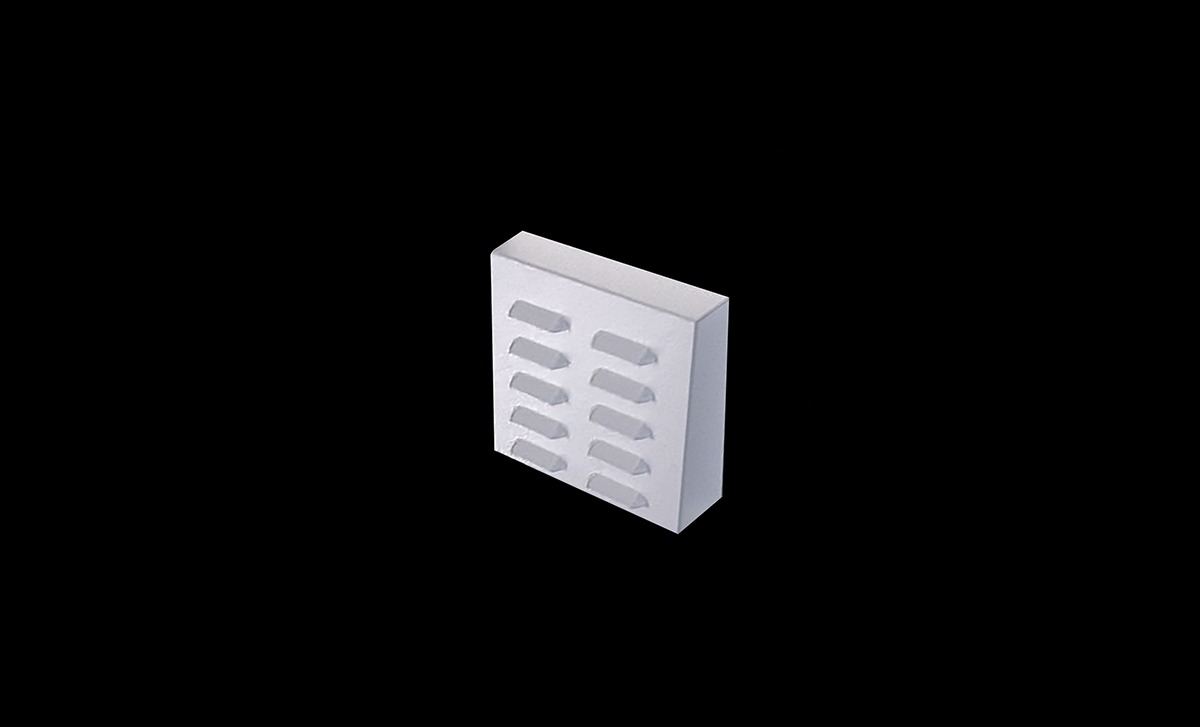

| | | | Ürün Kodu | Filtre Uygunluk | Yağmurluk Ölçü |
|---|
| 2D DXF | 3D STEP | 973.105 | 105x105mm | 155x145mm |
| 2D DXF | 3D STEP | 973.150 | 150x150mm | 200x190mm |
| | | | Ürün Kodu | Genişlik(W) | Yükseklik(H) |
|---|
| 2D DXF | 3D STEP | 943.845 | 300 | 400 |
| 2D DXF | 3D STEP | 943.846 | 400 | 400 |
| 2D DXF | 3D STEP | 943.847 | 400 | 500 |
| 2D DXF | 3D STEP | 943.848 | 400 | 600 |
| 2D DXF | 3D STEP | 943.849 | 500 | 600 |
| 2D DXF | 3D STEP | 943.850 | 500 | 700 |
| 2D DXF | 3D STEP | 943.851 | 600 | 800 |
| 2D DXF | 3D STEP | 943.852 | 600 | 1000 |
| 2D DXF | 3D STEP | 943.853 | 600 | 1150 |
| 2D DXF | 3D STEP | 943.854 | 800 | 1000 |
| 2D DXF | 3D STEP | 943.855 | 800 | 1150 |
| | | | Ürün Kodu | Genişlik(W) |
|---|
| 2D DXF | 3D STEP | 997.201 | 400 |
| 2D DXF | 3D STEP | 997.203 | 500 |
| 2D DXF | 3D STEP | 997.204 | 600 |
| 2D DXF | 3D STEP | 997.205 | 800 |

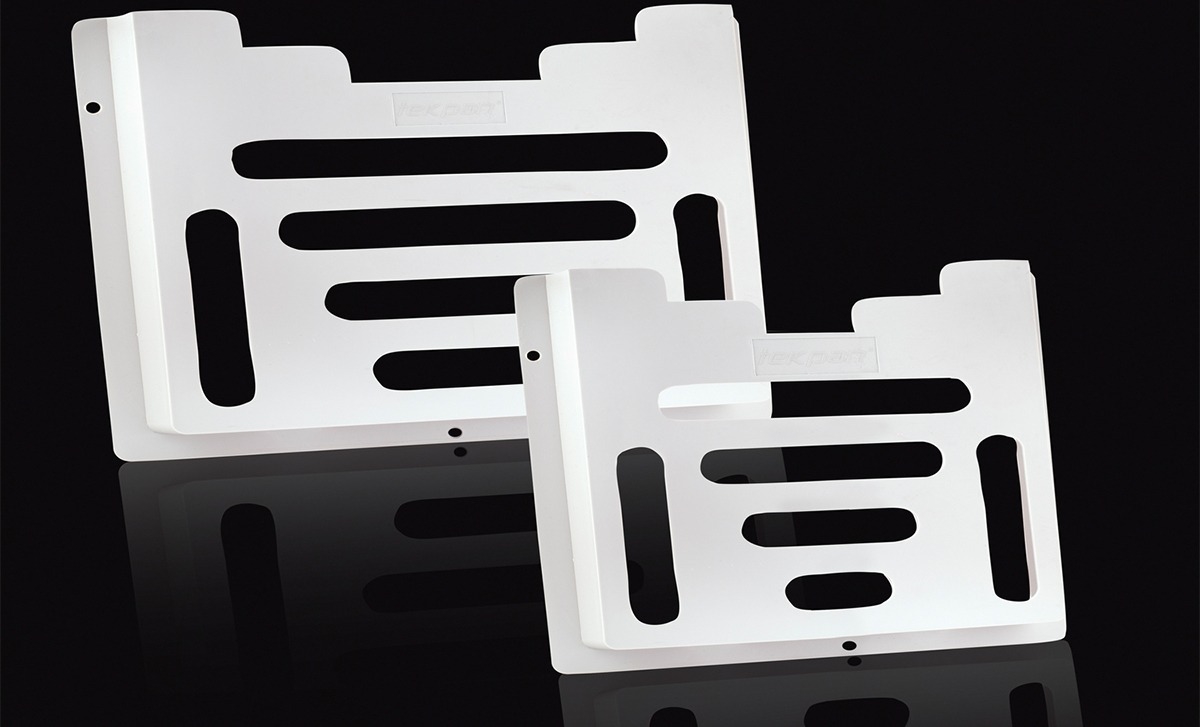

| | | | Ürün Kodu | Model |
|---|
| 2D DXF | 3D STEP | 994.400 | A4 |
| 2D DXF | 3D STEP | 994.500 | A5 |
| | | | Ürün Kodu | Model | Şifre |
|---|

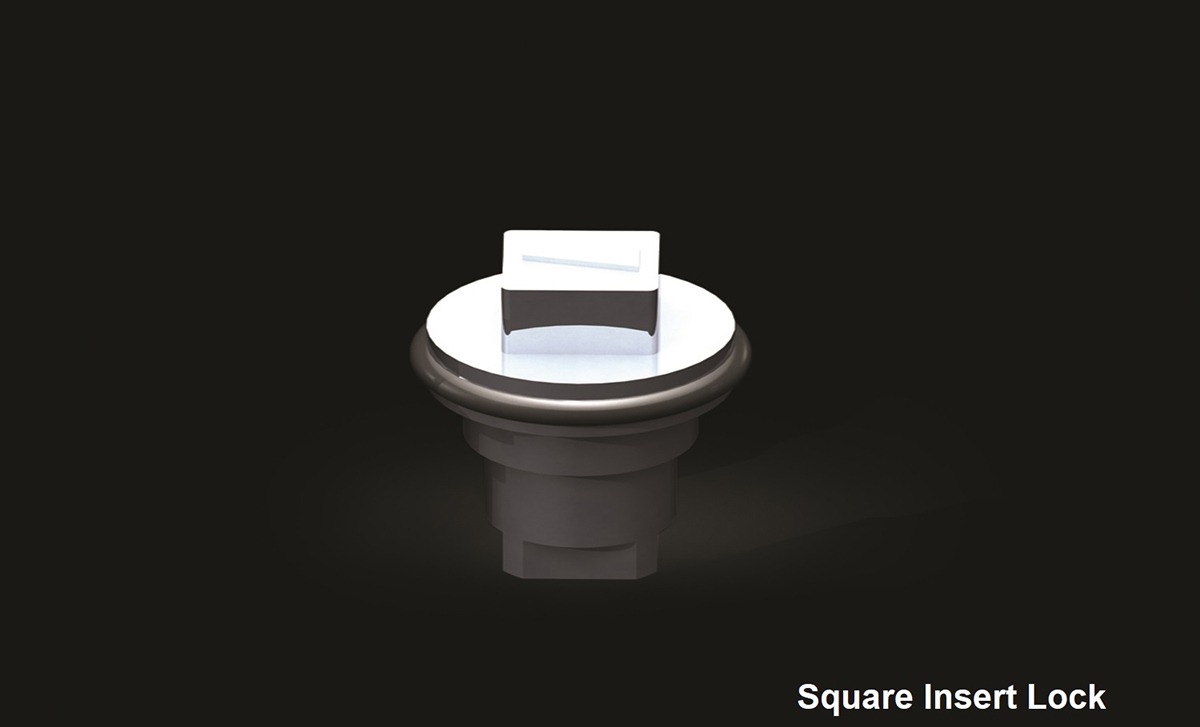

| 2D DXF | 3D STEP | 951.211 | İnsert | 6,50 mm Üçgen |
| 2D DXF | 3D STEP | 951.212 | İnsert | 7,00 mm Kare |

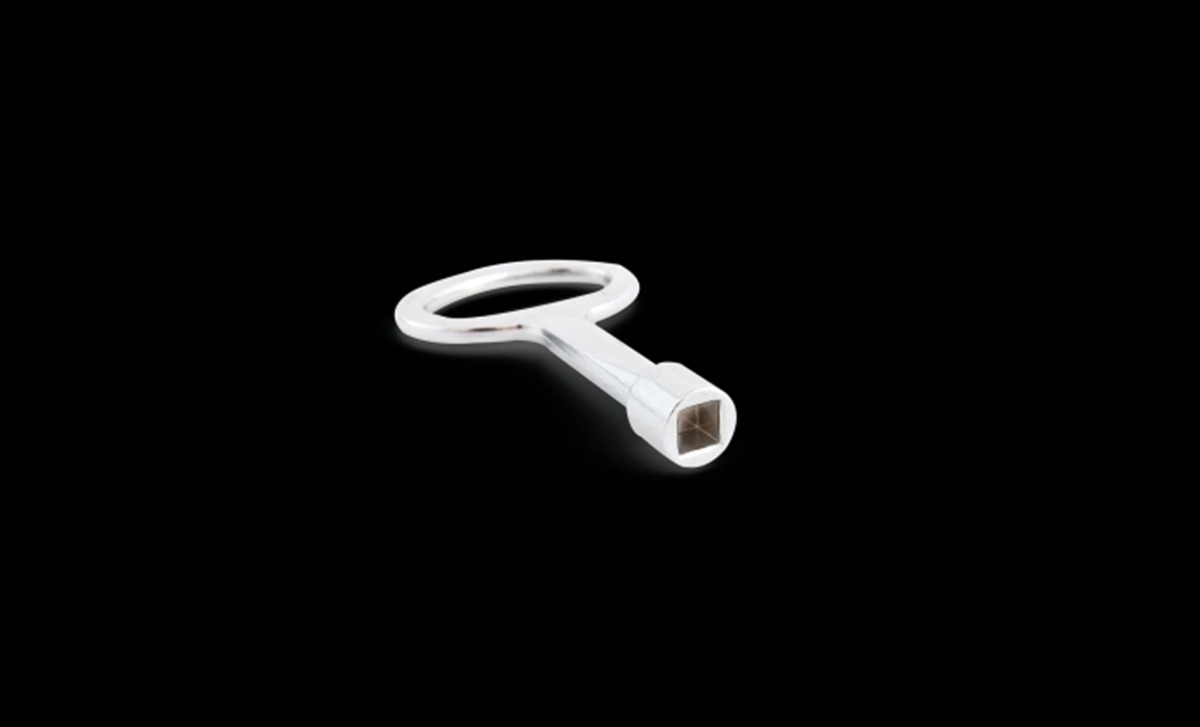

| | | | Ürün Kodu | Model |
|---|
| 2D DXF | 3D STEP | 952.200 | 6,50 mm Üçgen |
| 2D DXF | 3D STEP | 952.201 | 7,00 mm Kare |
| | | | Ürün Kodu | Model | Adet |
|---|

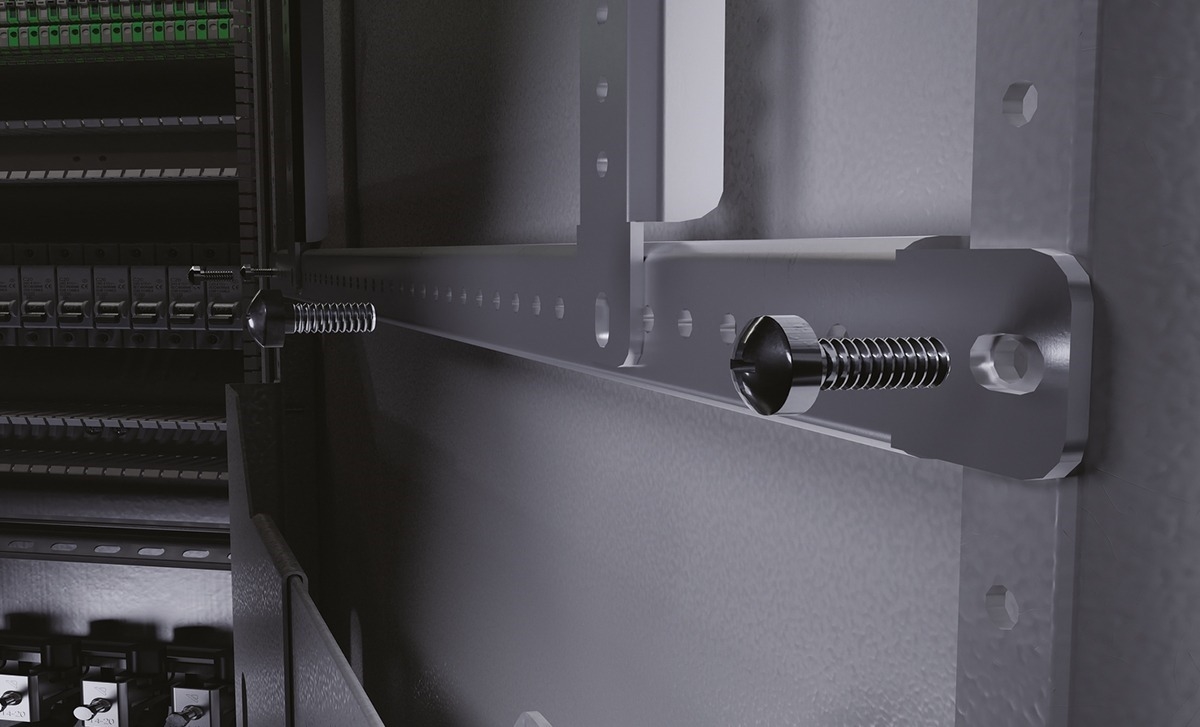

| 2D DXF | 3D STEP | 993.105 | M5x10mm Teptite | 100 |
| 2D DXF | 3D STEP | 993.106 | Matkap Uçlu Vida | 100 |

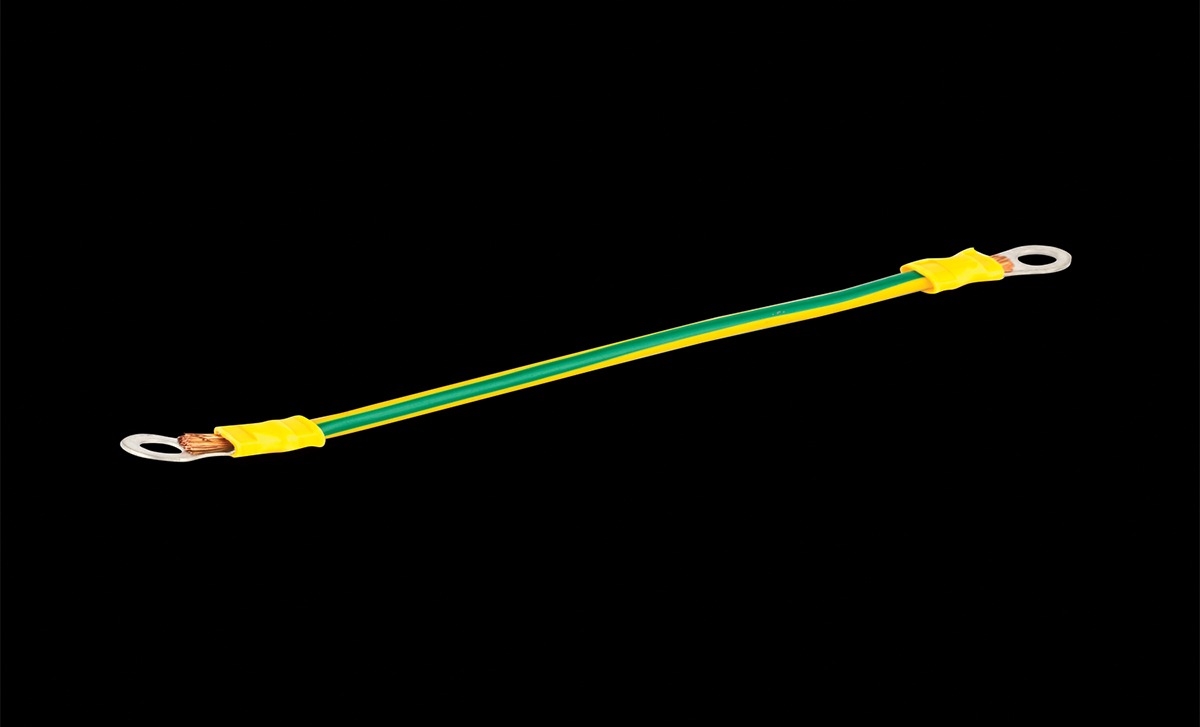

| | | | Ürün Kodu | Model | Adet | Kesit x Uzunluk |
|---|
| 2D DXF | 3D STEP | 991.200 | Örgülü - M6 | 10 | 12 x 3 x 163mm |
| 2D DXF | 3D STEP | 991.201 | Örgülü - M6 | 10 | 12 x 3 x 260mm |
| 2D DXF | 3D STEP | 991.202 | Örgülü - M8 | 5 | 15 x 3 x 260mm |
| 2D DXF | 3D STEP | 991.203 | Örgülü - M6 | 1 | 12 x 3 x 260mm |
| 2D DXF | 3D STEP | 991.204 | Örgülü - M8 | 1 | 15 x 3 x 260mm |
| 2D DXF | 3D STEP | 991.205 | Örgülü - M6 | 1 | 12 x 3 x 163mm |
| 2D DXF | 3D STEP | 991.208 | Sarı-Yeşil Kablo-M8 | 5 | 16mm² x 210mm |
| 2D DXF | 3D STEP | 991.209 | Sarı-Yeşil Kablo-M8 | 5 | 16mm² x 260mm |
| 2D DXF | 3D STEP | 991.210 | Sarı-Yeşil Kablo-M8 | 5 | 16mm² x 310mm |
