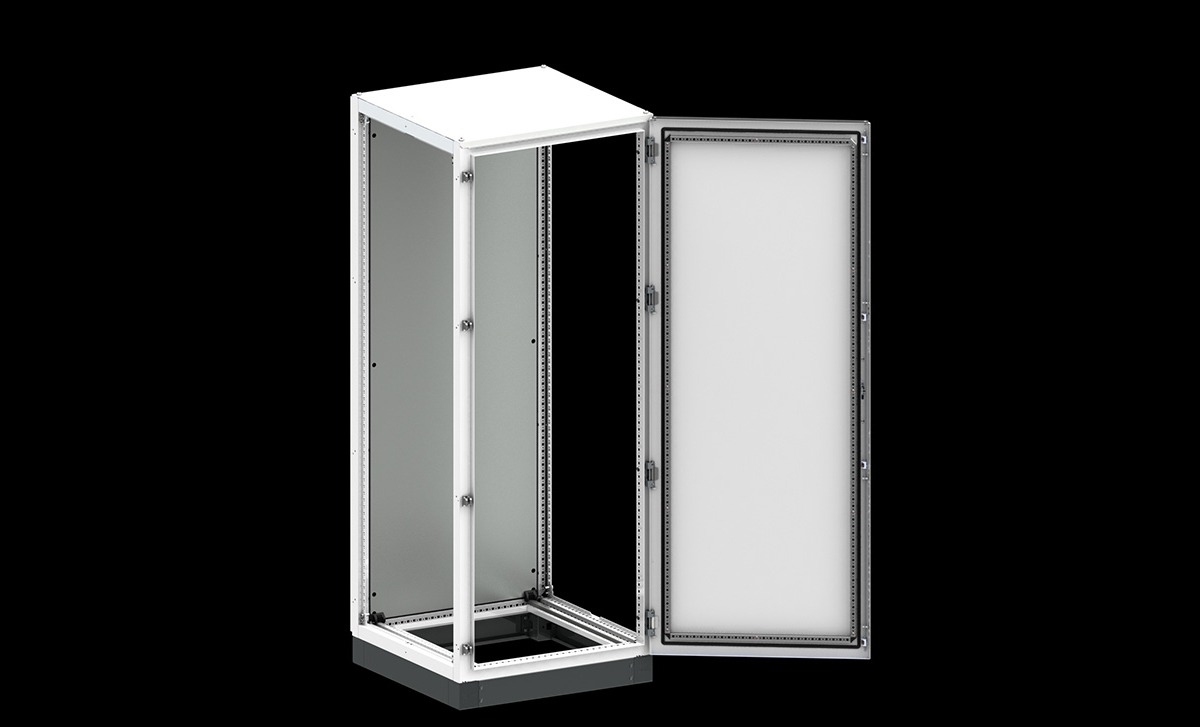

NEO Düz Kapılı, Montaj Plakalı, Bazasız

  • Dikili Tip, İç Ortama uygun, Yan yana birleştirilebilir pano, Montajlı Pano
  • IEC 62208 ve UL508A standartlarına uygun
  • IEC EN 60529'a göre IP55'e kadar IP Koruma / NEMA 12'ye kadar Koruma
  • EN ISO 12944-2'ye göre C3-M korozyon seviye dayanımı
  • IK10 Koruma

Malzeme:
Kapı, Arka Kapak, Üst Kapak: DC-01 Çelik sac
Gövde, Taban plakaları, Montaj Plakası: DX51 Galvaniz kaplı çelik sac

Yüzey İşlem:
Gövde, Kapı, Arka Kapak, Üst Kapak: Nano kaplama üzeri RAL 7035 toz boya uygulaması

Ürün İçeriği:
Gövde, Kapı (5333 Şifreli kilit), Vidalı Arka Kapak, Üst Kapak, Montaj Plakası (2mm/3mm), Taban plakaları

Opsiyonlar:
Baza, Yan Kapak, Birleştirme Kiti ve diğer aksesuarlar

Dekra IEC
   Ürün KoduGenişlik(W)Yükseklik(H)Derinlik(D)Kapı Tipi
2D DXF3D STEP640.184.01110001800400Çift
2D DXF3D STEP640.185.01110001800500Çift
2D DXF3D STEP640.186.01110001800600Çift
2D DXF3D STEP640.204.01110002000400Çift
2D DXF3D STEP640.205.01110002000500Çift
2D DXF3D STEP640.206.01110002000600Çift
2D DXF3D STEP640.208.01110002000800Çift
2D DXF3D STEP642.184.01112001800400Çift
2D DXF3D STEP642.185.01112001800500Çift
2D DXF3D STEP642.186.01112001800600Çift
2D DXF3D STEP642.204.01112002000400Çift
2D DXF3D STEP642.205.01112002000500Çift
2D DXF3D STEP642.206.01112002000600Çift
2D DXF3D STEP642.208.01112002000800Çift
2D DXF3D STEP644.205.0114002000500Tek
2D DXF3D STEP644.206.0114002000600Tek
2D DXF3D STEP644.208.0114002000800Tek
2D DXF3D STEP646.125.0116001200500Tek
2D DXF3D STEP646.165.0116001600500Tek
2D DXF3D STEP646.184.0116001800400Tek
2D DXF3D STEP646.185.0116001800500Tek
2D DXF3D STEP646.186.0116001800600Tek
2D DXF3D STEP646.204.0116002000400Tek
2D DXF3D STEP646.205.0116002000500Tek
2D DXF3D STEP646.206.0116002000600Tek
2D DXF3D STEP646.208.0116002000800Tek
2D DXF3D STEP647.204.0117002000400Tek
2D DXF3D STEP647.205.0117002000500Tek
2D DXF3D STEP647.206.0117002000600Tek
2D DXF3D STEP647.208.0117002000800Tek
2D DXF3D STEP648.125.0118001200500Tek
2D DXF3D STEP648.165.0118001600500Tek
2D DXF3D STEP648.184.0118001800400Tek
2D DXF3D STEP648.185.0118001800500Tek
2D DXF3D STEP648.186.0118001800600Tek
2D DXF3D STEP648.204.0118002000400Tek
2D DXF3D STEP648.205.0118002000500Tek
2D DXF3D STEP648.206.0118002000600Tek
2D DXF3D STEP648.208.0118002000800Tek
Baza Köşe Parçası
   Ürün KoduBaza Yüksekliği
2D DXF3D STEP708.100100
2D DXF3D STEP708.200200
Baza Ön-Arka Kapaklar
   Ürün KoduGenişlik(W)
2D DXF3D STEP709.1001000
2D DXF3D STEP709.1201200
2D DXF3D STEP709.140400
2D DXF3D STEP709.160600
2D DXF3D STEP709.170700
2D DXF3D STEP709.180800
Baza Yan Kapaklar
   Ürün KoduDerinlik(D)
2D DXF3D STEP710.1001000
2D DXF3D STEP710.140400
2D DXF3D STEP710.150500
2D DXF3D STEP710.160600
2D DXF3D STEP710.180800
Blok Baza
Detaylı bilgi için tıklayınız
Blok Baza Yan Kapaklar
Detaylı bilgi için tıklayınız
Blok Baza Alt Kapaklar
Detaylı bilgi için tıklayınız
M12 Ayarlı Ayak (AISI 304)
Detaylı bilgi için tıklayınız
Tekerlek Seti
Detaylı bilgi için tıklayınız
NEO Modüler Yan Kapaklar
   Ürün KoduYükseklik(H)Derinlik(D)
2D DXF3D STEP632.1251200500
2D DXF3D STEP632.1651600500
2D DXF3D STEP632.1841800400
2D DXF3D STEP632.1851800500
2D DXF3D STEP632.1861800600
2D DXF3D STEP632.2042000400
2D DXF3D STEP632.2052000500
2D DXF3D STEP632.2062000600
2D DXF3D STEP632.2082000800
M12 Aybolt Taşıyıcı
   Ürün Kodu
2D DXF3D STEP612.000
NEO Birleşim Kiti
   Ürün Kodu
2D DXF3D STEP611.000
Duvara Montaj Profili
Detaylı bilgi için tıklayınız
Üst Köşebent Profili
Detaylı bilgi için tıklayınız
Köşe Pano Adaptör
Detaylı bilgi için tıklayınız
Süngerli Kablo Giriş Sistemi
   Ürün KoduGenişlik(W)
2D DXF3D STEP923.1001000
2D DXF3D STEP923.1201200
2D DXF3D STEP923.400400
2D DXF3D STEP923.600600
2D DXF3D STEP923.700700
2D DXF3D STEP923.800800
Fırçalı Kablo Giriş Sistemi
   Ürün KoduGenişlik(W)
2D DXF3D STEP923.1011000
2D DXF3D STEP923.1211200
2D DXF3D STEP923.401400
2D DXF3D STEP923.601600
2D DXF3D STEP923.701700
2D DXF3D STEP923.801800
Kablo Bağlama Rayı
   Ürün KoduGenişlik(W)
2D DXF3D STEP998.1001000
2D DXF3D STEP998.1201200
2D DXF3D STEP998.400400
2D DXF3D STEP998.600600
2D DXF3D STEP998.700700
2D DXF3D STEP998.800800
Kablo Kelepçesi
   Ürün KoduKablo Çapı Adet
2D DXF3D STEP998.60014 - 2020
2D DXF3D STEP998.70020 - 2815
Kablo Sabitleme Rayı (C Tip)
   Ürün KoduGenişlik(W)Ray Ölçü mm
2D DXF3D STEP973.040400250
2D DXF3D STEP973.060600450
2D DXF3D STEP973.080800650
Ray Yükselticiler
Detaylı bilgi için tıklayınız
Montaj Plakası (3mm)
   Ürün KoduGenişlik(W)Yükseklik(H)
2D DXF3D STEP707.01810001800
2D DXF3D STEP707.02010002000
2D DXF3D STEP707.21212001200
2D DXF3D STEP707.21612001600
2D DXF3D STEP707.21812001800
2D DXF3D STEP707.22012002000
2D DXF3D STEP707.22212002200
2D DXF3D STEP707.418400800
2D DXF3D STEP707.4204002000
2D DXF3D STEP707.6126001200
2D DXF3D STEP707.6166001600
2D DXF3D STEP707.6186001800
2D DXF3D STEP707.6206002000
2D DXF3D STEP707.6226002200
2D DXF3D STEP707.7187001800
2D DXF3D STEP707.7207002000
2D DXF3D STEP707.8128001200
2D DXF3D STEP707.8168001600
2D DXF3D STEP707.8188001800
2D DXF3D STEP707.8208002000
2D DXF3D STEP707.8228002200
Montaj Plakası (2mm)
Detaylı bilgi için tıklayınız
Ara Montaj Plakası
   Ürün KoduYükseklik(H)
2D DXF3D STEP712.1201200
2D DXF3D STEP712.1601600
2D DXF3D STEP712.1801800
2D DXF3D STEP712.2002000
2D DXF3D STEP712.2202200
Kenar Uzatma Plakası
Detaylı bilgi için tıklayınız
Parçalı Montaj Plakaları
Detaylı bilgi için tıklayınız
Kesilebilir Atkı, Çinko Kaplama (50x25mm)
Detaylı bilgi için tıklayınız
Kesilebilir Atkı, Pregalvaniz (50x25mm)
Detaylı bilgi için tıklayınız
Ağır Ekipman Profili
Detaylı bilgi için tıklayınız
Geçmeli Atkı Tutucusu
   Ürün KoduAdet
2D DXF3D STEP944.420100
2D DXF3D STEP944.42112
Atkı Tutucusu (T Tip)
   Ürün KoduAdet
2D DXF3D STEP944.4334
Ayarlı Atkı Tutucu (L Tip)
   Ürün KoduAdet
2D DXF3D STEP944.4344
Ayarlı Montaj Kiti
Detaylı bilgi için tıklayınız
Aluminyum DIN Ray Kiti (Arka Montajlı)
Detaylı bilgi için tıklayınız
Aluminyum DIN Ray Kiti (Ön Montajlı)
Detaylı bilgi için tıklayınız
Pano Bölme Paneli (NEO)
Detaylı bilgi için tıklayınız
LED Pano Lambası (Vidalı Montaj)
Detaylı bilgi için tıklayınız
LED Pano Lambası (Mıknatıslı Montaj)
Detaylı bilgi için tıklayınız
LED Lamba Montaj Rayı
   Ürün KoduGenişlik(W)
2D DXF3D STEP903.204400
2D DXF3D STEP903.206600
2D DXF3D STEP903.207700
2D DXF3D STEP903.208800
2D DXF3D STEP903.2101000
2D DXF3D STEP903.2121200
Kapı Aydınlatma Switchi
   Ürün Kodu
2D DXF3D STEP902.110
Switch Tutucu
   Ürün Kodu
2D DXF3D STEP903.300
Sabit Montaj Rafları
Detaylı bilgi için tıklayınız
Kızaklı Montaj Rafları
Detaylı bilgi için tıklayınız
19" Montaj Profili
Detaylı bilgi için tıklayınız
800 Genişlik Profil Adaptörü
Detaylı bilgi için tıklayınız
19" Sabit Montaj Rafları
Detaylı bilgi için tıklayınız
19" Kızaklı Montaj Rafları
Detaylı bilgi için tıklayınız
19" Döner Çerçeve Sistemi
Detaylı bilgi için tıklayınız
Üst-Alt Sabit Panel
   Ürün KoduGenişlik(W)ModelPanel Yükseklik
2D DXF3D STEP854.410400Üst-Sabit100
2D DXF3D STEP854.420400Üst-Sabit200
2D DXF3D STEP854.610600Üst-Sabit100
2D DXF3D STEP854.620600Üst-Sabit200
2D DXF3D STEP854.810800Üst-Sabit100
2D DXF3D STEP854.820800Üst-Sabit200
2D DXF3D STEP855.410400Alt-Sabit200
2D DXF3D STEP855.420400Alt-Sabit200
2D DXF3D STEP855.610600Alt-Sabit100
2D DXF3D STEP855.620600Alt-Sabit200
2D DXF3D STEP855.810800Alt-Sabit100
2D DXF3D STEP855.820800Alt-Sabit200
Menteşeli Parçalı Kapı
   Ürün KoduGenişlik(W)ModelPanel Yükseklik
2D DXF3D STEP853.410400Orta-Menteşeli1000
2D DXF3D STEP853.415400Orta-Menteşeli150
2D DXF3D STEP853.420400Orta-Menteşeli200
2D DXF3D STEP853.425400Orta-Menteşeli250
2D DXF3D STEP853.430400Orta-Menteşeli300
2D DXF3D STEP853.435400Orta-Menteşeli350
2D DXF3D STEP853.440400Orta-Menteşeli400
2D DXF3D STEP853.445400Orta-Menteşeli450
2D DXF3D STEP853.450400Orta-Menteşeli500
2D DXF3D STEP853.460400Orta-Menteşeli600
2D DXF3D STEP853.480400Orta-Menteşeli800
2D DXF3D STEP853.610600Orta-Menteşeli1000
2D DXF3D STEP853.615600Orta-Menteşeli150
2D DXF3D STEP853.620600Orta-Menteşeli200
2D DXF3D STEP853.625600Orta-Menteşeli250
2D DXF3D STEP853.630600Orta-Menteşeli300
2D DXF3D STEP853.635600Orta-Menteşeli350
2D DXF3D STEP853.640600Orta-Menteşeli400
2D DXF3D STEP853.645600Orta-Menteşeli450
2D DXF3D STEP853.650600Orta-Menteşeli500
2D DXF3D STEP853.660600Orta-Menteşeli600
2D DXF3D STEP853.680600Orta-Menteşeli800
2D DXF3D STEP853.810800Orta-Menteşeli1000
2D DXF3D STEP853.815800Orta-Menteşeli150
2D DXF3D STEP853.820800Orta-Menteşeli200
2D DXF3D STEP853.825800Orta-Menteşeli250
2D DXF3D STEP853.830800Orta-Menteşeli300
2D DXF3D STEP853.835800Orta-Menteşeli350
2D DXF3D STEP853.840800Orta-Menteşeli400
2D DXF3D STEP853.845800Orta-Menteşeli450
2D DXF3D STEP853.850800Orta-Menteşeli500
2D DXF3D STEP853.860800Orta-Menteşeli600
2D DXF3D STEP853.880800Orta-Menteşeli800
Kapı İçi Montaj Atkısı
   Ürün KoduGenişlik(W)
2D DXF3D STEP997.104400 Tek Kapı / 800 Çift kapı
2D DXF3D STEP997.1111000 Tek Kapı / -­
2D DXF3D STEP997.113600 Tek Kapı / 1200 Çift Kapı
2D DXF3D STEP997.114800 Tek Kapı / - ­
2D DXF3D STEP997.115­- / 1000 Çift Kapı
2D DXF3D STEP997.116700 Tek Kapı / - ­
Metal Proje Cebi
   Ürün KoduGenişlik(W)
2D DXF3D STEP994.704400 Tek Kapı / 800 Çift kapı
2D DXF3D STEP994.706600 Tek Kapı / 1200 Çift Kapı
2D DXF3D STEP994.707700 Tek Kapı / - ­
2D DXF3D STEP994.708800 Tek Kapı / - ­
2D DXF3D STEP994.710­- / 1000 Çift Kapı
2D DXF3D STEP994.7111000 Tek Kapı / -­
Kapı Durdurucu (Neo)
   Ürün Kodu
2D DXF3D STEP905.204

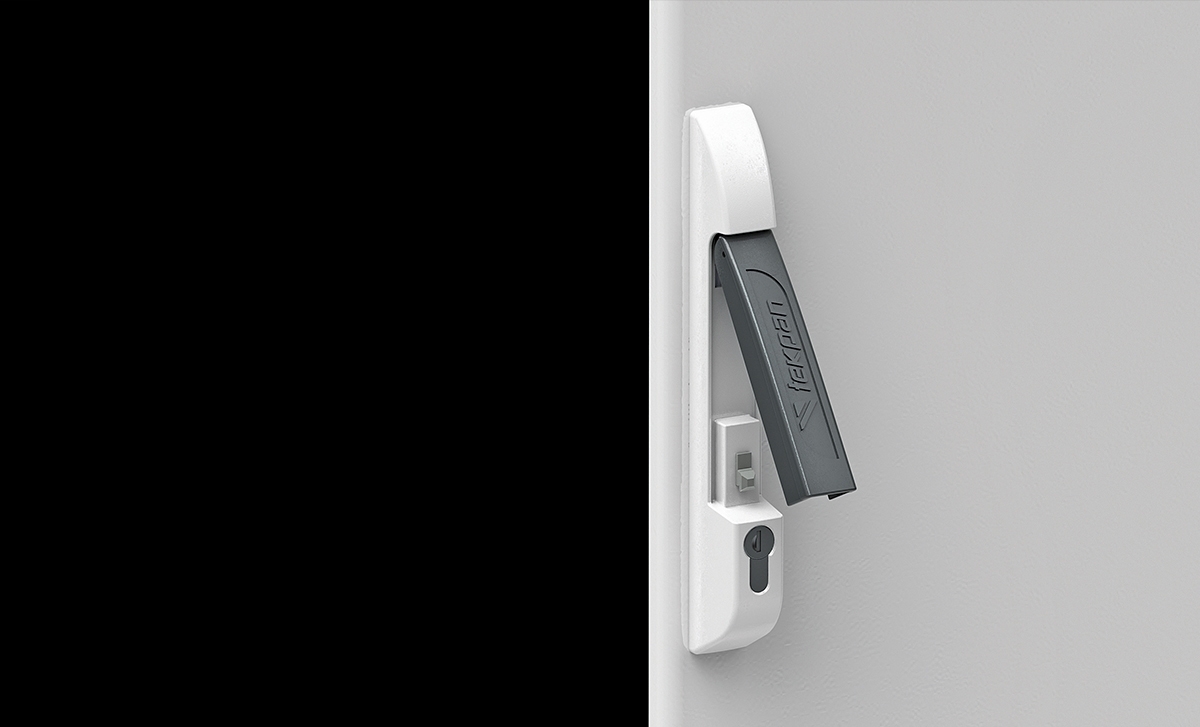

Kollu Kilitler (Neo)
   Ürün KoduModelŞifre
2D DXF3D STEP950.110İnsert5,00 mm Doublebit
2D DXF3D STEP950.115İnsert9,00 mm Üçgen
2D DXF3D STEP950.116İnsert8,00 mm Kare
2D DXF3D STEP950.117Komple Kilit5333 Silindirik
2D DXF3D STEP951.214Komple Kilit (Asma Kilitli)5334 Silindirik
Kilit Anahtarları
   Ürün KoduModel
2D DXF3D STEP952.1015,00 mm Doublebit
2D DXF3D STEP
2D DXF3D STEP952.1028,00 mm Kare
2D DXF3D STEP952.1039,00 mm Üçgen
2D DXF3D STEP952.3005333 Silindirik
Diş Açan Vidalar
   Ürün KoduModelAdet
2D DXF3D STEP993.105M5x10mm Teptite100
2D DXF3D STEP993.106Matkap Uçlu Vida100
Topraklama Kabloları
   Ürün KoduModelAdetKesit x Uzunluk
2D DXF3D STEP991.200Örgülü - M61012 x 3 x 163mm
2D DXF3D STEP991.201Örgülü - M61012 x 3 x 260mm
2D DXF3D STEP991.202Örgülü - M8515 x 3 x 260mm
2D DXF3D STEP991.203Örgülü - M6112 x 3 x 260mm
2D DXF3D STEP991.204Örgülü - M8115 x 3 x 260mm
2D DXF3D STEP991.205Örgülü - M6112 x 3 x 163mm
2D DXF3D STEP991.208Sarı-Yeşil Kablo-M8516mm² x 210mm
2D DXF3D STEP991.209Sarı-Yeşil Kablo-M8516mm² x 260mm
2D DXF3D STEP991.210Sarı-Yeşil Kablo-M8516mm² x 310mm
M6 Profil Somunu
   Ürün KoduAdet
2D DXF3D STEP994.170100
2D DXF3D STEP994.17110
