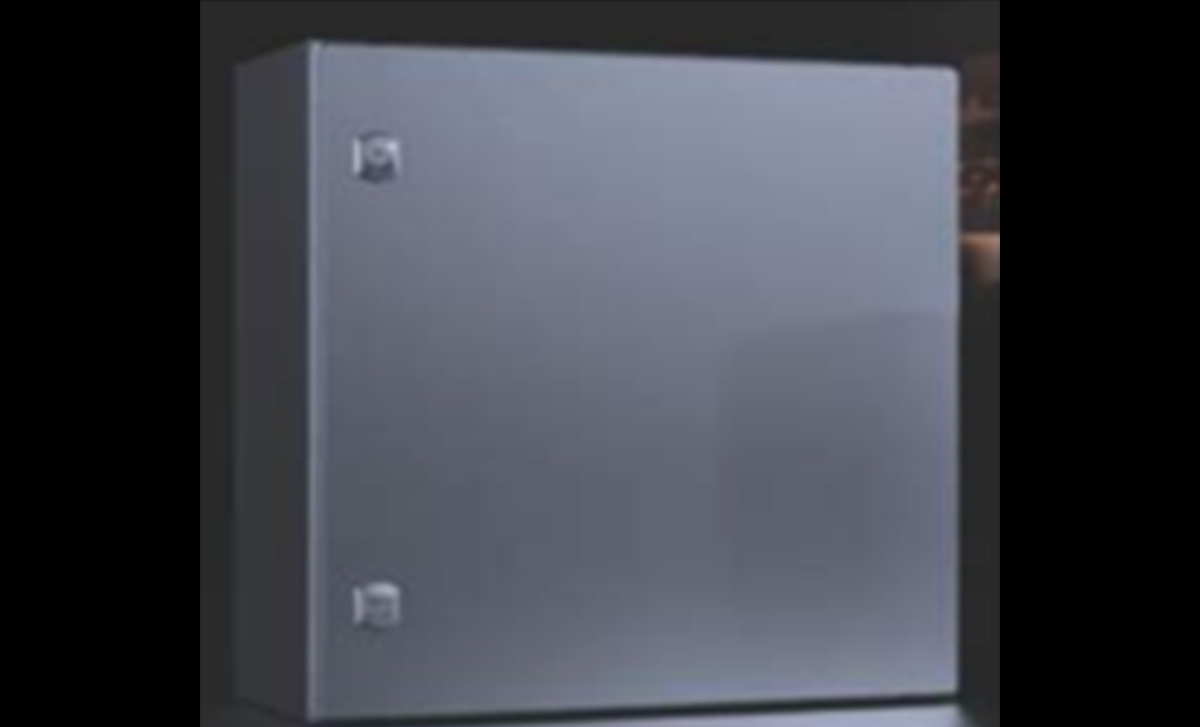

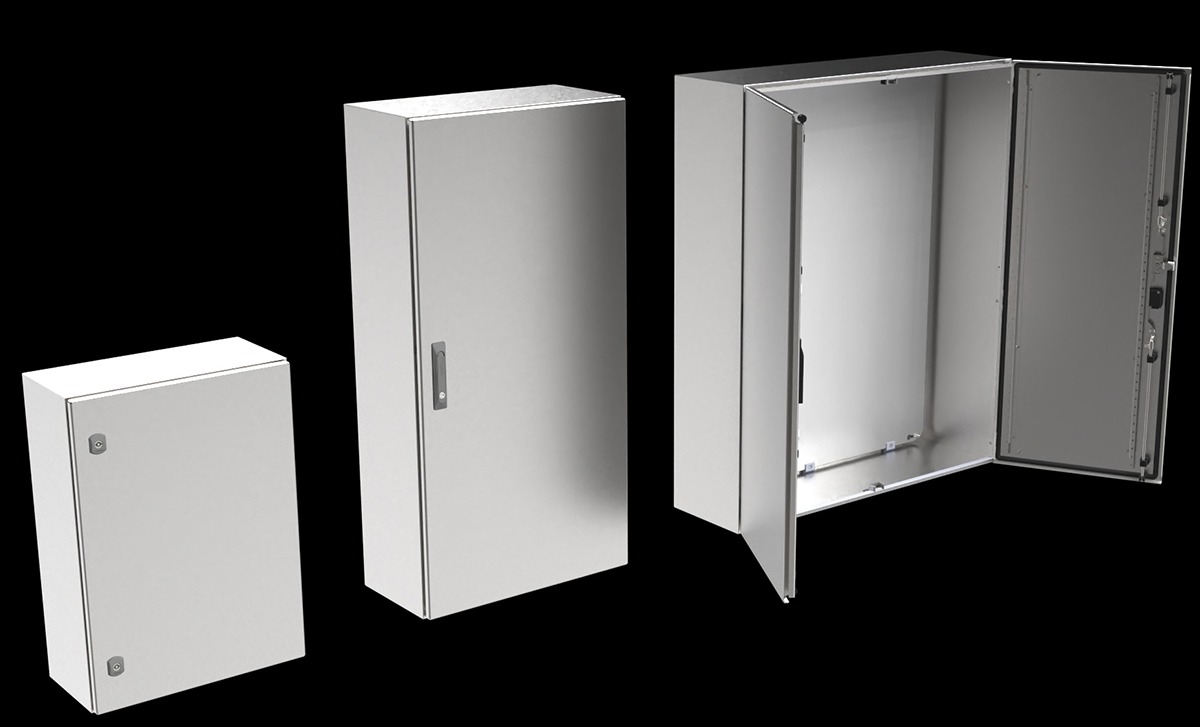

- Stainless Steel Enclsoure, Wall-Mounted / Free-Standing with plinth– Suitable for Indoor Use / Outdoor with Option (a)
- 130° door opening to the right (door orientation can be reversed), quarter-turn single or handled double-bit lock system, fully enclosed bottom, and solid rear surface
- Complies with IEC 62208 and UL 50 E standards
- IP protection according to IEC EN 60529: Single-door: IP66 / NEMA 4X / Double-door: IP54 / NEMA 12
- IK10 impact protection according to IEC EN 60529
Material:
Enclosure, Door: AISI 304 (1.4303) stainless steel
Mounting Plate: DX51 galvanized sheet steel
Surface Finish:
Body, Door: Brushed finish
Supply Includes:
Fully enclosed enclosure, Door (with 5 mm double-bit zamak insert lock), and Mounting Plate
Options:
Wall brackets, plinth, stainless steel locks, and other accessories

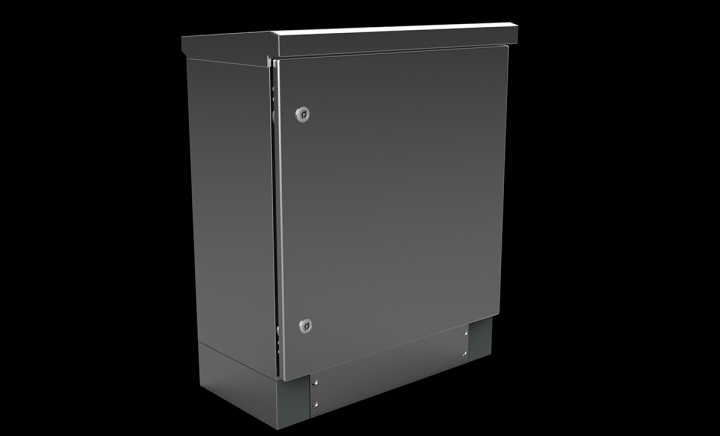

(a) For outdoor applications, “Outdoor Rain Canopy” must be used

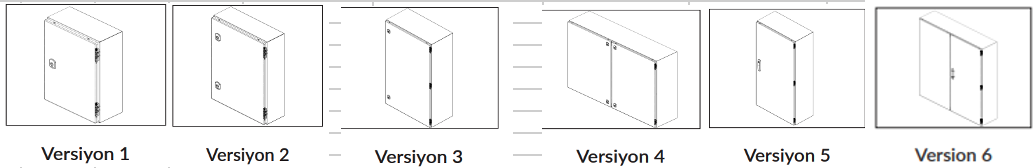

| | | | Product Code | Width(W) | Heigth(H) | Depth(D) | Version | Door |
|---|
| 2D DXF | 3D STEP | DM 253.321-SS4 | 300 | 300 | 210 | 1 | Single |
| 2D DXF | 3D STEP | DM 253.421-SS4 | 300 | 400 | 210 | 2 | Single |
| 2D DXF | 3D STEP | DM 254.421-SS4 | 400 | 400 | 210 | 2 | Single |
| 2D DXF | 3D STEP | DM 254.521-SS4 | 400 | 500 | 210 | 2 | Single |
| 2D DXF | 3D STEP | DM 254.621-SS4 | 400 | 600 | 210 | 2 | Single |
| 2D DXF | 3D STEP | DM 255.521-SS4 | 500 | 500 | 210 | 2 | Single |
| 2D DXF | 3D STEP | DM 255.721-SS4 | 500 | 700 | 210 | 2 | Single |
| 2D DXF | 3D STEP | DM 256.130-SS4 | 600 | 1000 | 300 | 3 | Single |
| 2D DXF | 3D STEP | DM 256.421-SS4 | 600 | 400 | 210 | 2 | Tek |
| 2D DXF | 3D STEP | DM 256.621-SS4 | 600 | 600 | 210 | 2 | Single |
| 2D DXF | 3D STEP | DM 256.630-SS4 | 600 | 600 | 300 | 2 | Single |
| 2D DXF | 3D STEP | DM 256.821-SS4 | 600 | 800 | 210 | 2 | Single |
| 2D DXF | 3D STEP | DM 256.830-SS4 | 600 | 800 | 300 | 2 | Single |
| 2D DXF | 3D STEP | DM 258.123-SS4 | 800 | 1200 | 300 | 5 | Single |
| 2D DXF | 3D STEP | DM 258.130-SS4 | 800 | 1000 | 300 | 3 | Single |
| 2D DXF | 3D STEP | DM 258.830-SS4 | 800 | 800 | 300 | 2 | Single |
| 2D DXF | 3D STEP | DM 281.123-SS4 | 1000 | 1200 | 300 | 6 | Double |
| 2D DXF | 3D STEP | DM 281.130-SS4 | 1000 | 1000 | 300 | 6 | Double |
| | | | Product Code | Depth(D) | Plinth Heigth | Material |
|---|
| 2D DXF | 3D STEP | 974.310 | 300 | 100 | AISI 304 |
| 2D DXF | 3D STEP | 974.320 | 300 | 200 | AISI 304 |
| 2D DXF | 3D STEP | 976.310 | 300 | 100 | AISI 316 |
| 2D DXF | 3D STEP | 976.320 | 300 | 200 | AISI 316 |
| | | | Product Code | Width(W) | Material |
|---|
| 2D DXF | 3D STEP | 975.002 | 400 | AISI 304 |
| 2D DXF | 3D STEP | 975.003 | 500 | AISI 304 |
| 2D DXF | 3D STEP | 975.004 | 600 | AISI 304 |
| 2D DXF | 3D STEP | 975.005 | 800 | AISI 304 |
| 2D DXF | 3D STEP | 975.006 | 1000 | AISI 304 |
| 2D DXF | 3D STEP | 975.012 | 600 | AISI 316 |
| 2D DXF | 3D STEP | 975.013 | 800 | AISI 316 |
| 2D DXF | 3D STEP | 975.014 | 1000 | AISI 316 |
| | | | Product Code |
|---|
| 2D DXF | 3D STEP | 973.500 |
| | | | Product Code |
|---|
| 2D DXF | 3D STEP | 973.501 |
| | | | Product Code | Width(W) | Rail Size mm |
|---|
| 2D DXF | 3D STEP | 973.940 | 400 | 317 |
| 2D DXF | 3D STEP | 973.950 | 500 | 417 |
| 2D DXF | 3D STEP | 973.960 | 600 | 517 |
| 2D DXF | 3D STEP | 973.980 | 800 | 717 |
| | | | Product Code | Cable Diameter | Quantity |
|---|
| 2D DXF | 3D STEP | 998.400 | 8 - 14 | 30 |
| 2D DXF | 3D STEP | 998.600 | 14 - 20 | 20 |
| 2D DXF | 3D STEP | 998.700 | 20 - 28 | 15 |
| | | | Product Code |
|---|
| 2D DXF | 3D STEP | 975.001 |
| | | | Product Code | Width(W) | Heigth(H) |
|---|
| 2D DXF | 3D STEP | 975.034 | 300 | 400 |
| 2D DXF | 3D STEP | 975.044 | 400 | 400 |
| 2D DXF | 3D STEP | 975.045 | 400 | 500 |
| 2D DXF | 3D STEP | 975.046 | 400 | 600 |
| 2D DXF | 3D STEP | 975.057 | 500 | 700 |
| 2D DXF | 3D STEP | 975.068 | 600 | 800 |
| 2D DXF | 3D STEP | 975.610 | 600 | 1000 |
| 2D DXF | 3D STEP | 975.612 | 600 | 1200 |
| 2D DXF | 3D STEP | 975.810 | 800 | 1000 |
| 2D DXF | 3D STEP | 975.812 | 800 | 1200 |
| | | | Product Code | Width(W) |
|---|
| 2D DXF | 3D STEP | 973.023 | 400 (V2-3) / - |
| 2D DXF | 3D STEP | 973.024 | 500 (V2-3) / 1000(V4) |
| 2D DXF | 3D STEP | 973.025 | - / 1000(V6) |
| 2D DXF | 3D STEP | 973.026 | 600(V2-3) / 1200(V4) |
| 2D DXF | 3D STEP | 973.027 | 600(V5) / 1200(V6) |
| 2D DXF | 3D STEP | 973.028 | 800(V2-3) / - |
| 2D DXF | 3D STEP | 973.029 | 800(V5) / - |
| | | | Product Code | Width(W) |
|---|
| 2D DXF | 3D STEP | 973.442 | 400-500 /1000 |
| 2D DXF | 3D STEP | 973.542 | 600 / 1200 |
| 2D DXF | 3D STEP | 973.742 | 800 / - |
| | | | Product Code | Model |
|---|
| 2D DXF | 3D STEP | 994.400 | A4 |
| 2D DXF | 3D STEP | 994.500 | A5 |
| | | | Product Code |
|---|
| 2D DXF | 3D STEP | 973.142 |
| | | | Product Code |
|---|
| 2D DXF | 3D STEP | 950.210 |
| | | | Product Code | Model |
|---|
| 2D DXF | 3D STEP | 952.101 | 5,00 mm Doublebit |
| 2D DXF | 3D STEP | 952.102 | 8,00 mm Square |
| 2D DXF | 3D STEP | 952.103 | 9,00 mm Triangle |
| 2D DXF | 3D STEP | 952.300 | 5333 Cylindrical |
| | | | Product Code | Model | Quantity | Cross-cut x Length |
|---|
| 2D DXF | 3D STEP | 991.200 | Braided - M6 | 10 | 12 x 3 x 163mm |
| 2D DXF | 3D STEP | 991.201 | Braided - M6 | 10 | 12 x 3 x 260mm |
| 2D DXF | 3D STEP | 991.202 | Braided - M8 | 5 | 15 x 3 x 260mm |
| 2D DXF | 3D STEP | 991.203 | Braided - M6 | 1 | 12 x 3 x 260mm |
| 2D DXF | 3D STEP | 991.204 | Braided - Braided | 1 | 15 x 3 x 260mm |
| 2D DXF | 3D STEP | 991.205 | Braided - M6 | 1 | 12 x 3 x 163mm |
| 2D DXF | 3D STEP | 991.208 | Yellow-Green Cable-M8 | 5 | 16mm² x 210mm |
| 2D DXF | 3D STEP | 991.209 | Yellow-Green Cable-M8 | 5 | 16mm² x 260mm |
| 2D DXF | 3D STEP | 991.210 | Yellow-Green Cable-M8 | 5 | 16mm² x 310mm |
